Радиожучек КЛОП на FM диапазон


12:56 Радиожучек КЛОП на FM диапазон

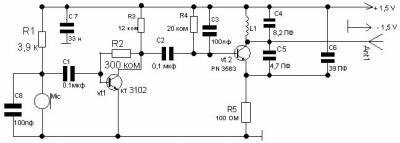

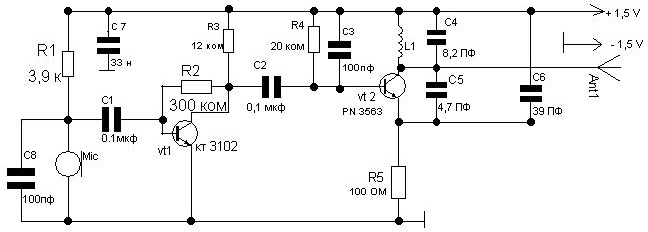

Схема принципиальная Радиожучек КЛОП на FM диапазон Ниже представлена схема радиожучка, работающим в FM-диапазоне. Катушка L1 содержит 9 витков провода D 0.04 мм, намотанная на оправе диаметром 3 мм. Транзистор VT2 можно заменить на КТ368АМ, но работать будет немного хуже. Лучше использовать PN3563. Размер готового жучка составил примерно 1230 мм. Дальность действия составил в среднем 50 метров. Чувствительность микрофона - хорошая. Источник: http://cxem.net/radiomic/radiomic117.php Поделись с друзьями в социальных сетях* Реклама Похожие материалы: Детектор радиожучков. Стерео FM-передатчик Однокристальный FM-передатчик Двухдиапазонный AM/FM жучок Кварцевый FM-передатчик на одном транзисторе
1 2 3 4 5 Категория: Радиомикрофоны \| Просмотров: 2222 \| Добавил: vladnat4 \| Теги: FM, клоп, Радиожучёк \| Рейтинг: 0.0/0
