11:59 Однокристальный FM-передатчик | |
|

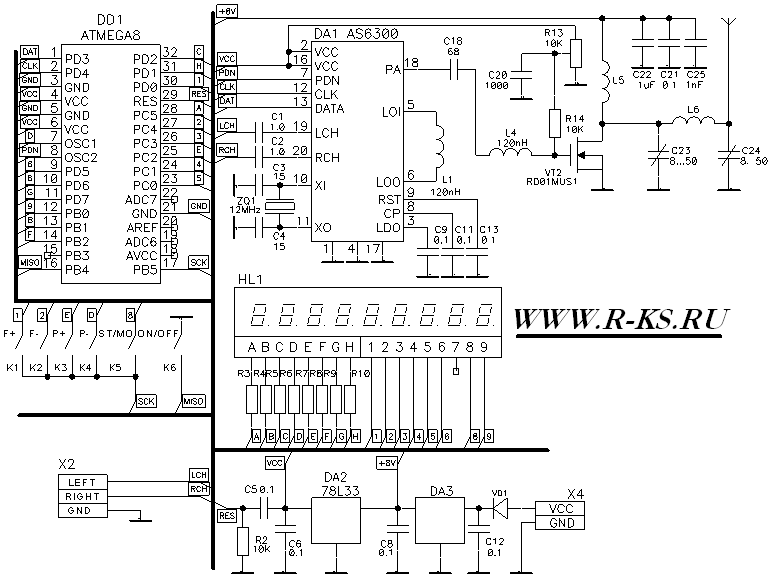

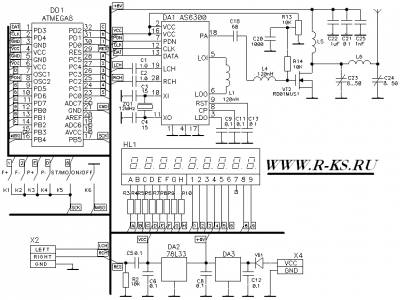

Автор разработки: Виталий Схема принципиальная Однокристальный FM-передатчикМалогабаритный стереофонический передатчик для высококачественной передачи звука в FM-диапазоне. Высокое качество передачи обеспечивается полностью цифровым алгоритмом обработки всех аналоговых сигналов. Все настройки передатчика - установка частоты излучения, выходной мощности, переключение режима МОНО/СТЕРЕО производится при помощи кнопок. Текущие значения параметров отображаются на семисегментном индикаторе. Для существенного увеличения дальности передачи можно использовать внешнюю антенну. Основные технические характеристики: Рабочий диапазон ……..88 – 108Мгц Шаг перестройки частоты..0,1МГц Выходная мощность: Min.........................................10 мВт Max ..........................................0.8 Вт Напряжение питания…....…8…12В; Ток потребления (max)…….…0,4 А;
Скачать
