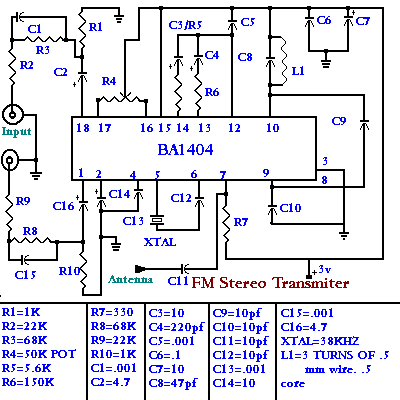

Схема принципиальная Стерео FM-передатчик

Описание
Вы увидите, что это очень легкий проект, чтобы построить. Он будет передавать хорошее качество звука в FM-диапазон (88 - 108 МГц). Один inportant пункта является то, что микросхема работает на 3 вольта постоянного тока. Чип получит уничтожен, если он работает на любом напряжении выше 3,5 вольт. Антенна может быть стандартным телескопическая антенна или 2 фута длины провода. Вход в диапазоне милливольт и вам может понадобиться, чтобы добавить дополнительные горшки для входа. Я был в состоянии использовать эту схему для Walkman и портативных CD в моей машине. Я использовал разъем для наушников на обоих и разнообразные сигнал с регулятором громкости.

Для настройки схемы настройку FM радио с довольно месте затем отрегулировать триммер конденсатор С8, пока не услышите сигнал, что вы передающей. Если у вас есть сильный сигнал настроить резистор R4 до стерео индикатор сигнала. Если вход для высокого уровня сигнала можно более Драйв микросхеме. Использование двух 15 свою очередь, горшки на входных сигналов довести уровень вниз. Вы можете баланса сигнала с помощью наушников. Индуктивности L1 составляет 3 витков 0,5 мм провода на 5 мм ферритовыми сердечниками.
