16:08 Прибор для проверки транзисторов и диодов | |
|

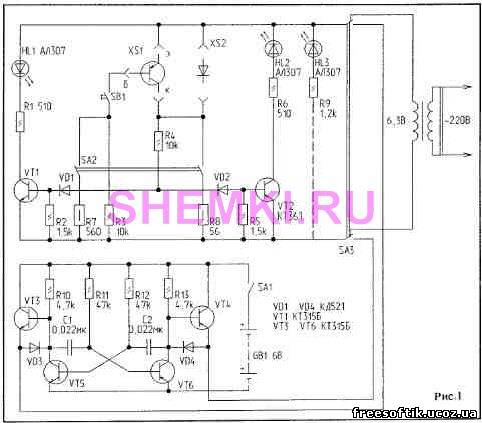

Автор разработки: Г.Гилюк Схема принципиальная Прибор для проверки транзисторов и диодовКнопку SA2 нажимают при проверке мощных транзисторов. SA3 служит для перехода на батарейное питание. Необходимое напряжение питания в этом случае вырабатывает преобразователь на транзисторах VT3...VT6. Чертеж печатной платы пробника показан на рис.2, а на рис.3 — чертеж платы преобразователя напряжения. На рис.4 показан примерный вид передней панели прибора. XS2 — две металлические полосы, к которым подключаются диоды и стабилитроны любых размеров. XS1 (1 и 2) служит для подключения проверяемых транзисторов. В XS1 (3) — типа СГ-3 — вставляется выносной щуп С защипами для проверки мощных транзисторов.
