Подбор диодов по параметрам

Автор разработки: И.Григоров

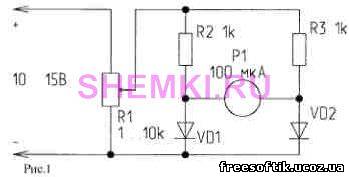

Схема принципиальная Подбор диодов по параметрам

При создании различных радиолюбительских устройств часто необходимо для большей точности измерении использовать детекторные диоды с одинаковыми характеристиками. Быстро отобрать одинаковые диоды поможет прибор, собранный по схеме рис.1. Он представляет собой простои мостовой измеритель. Диоды, первоначально отобранные с помощью тестера по наиболее близкому "прямому" сопротивлению, включаются в схему, и при изменении тока через диоды с помощью резистора R1 наблюдают степень идентичности характеристик диодов.
Необходимым условием качественного измерения является равенство R2 = R3. Их можно подобрать используя цифровой омметр, пли сразу использовать одинаковые сопротивления с допуском не более 1 %. В крайнем случае, вместо них можно использовать два высокоомных реле из одной партии. Как показывает опыт, разброс сопротивления их обмоток не превышает 1...2 %. Можно использовать этот прибор и для подбора одинаковых по параметрам транзисторов, включив их в плечи моста как показано на рис.2. Базовые сопротивления необходимо использовать с разбросом не более 1 %.
Источник: И.Григоров, журнал "Радиолюбитель". Схемы и статьи публикуются с разрешения редакции журнала.
