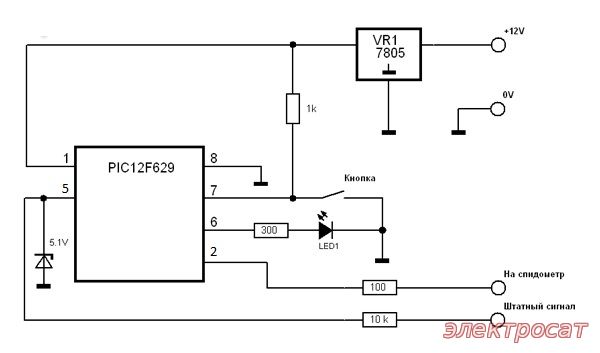

Схема принципиальная Подмотка автомобильного спидометра на микроконтроллере PIC12F629

 Конструкция, для увеличения показаний одометра автомобильного спидометра, позволяет увеличить пробег автомобиля. Данная подмотка работает практически с любыми спидометрами которые работают от датчика в КПП. Такие спидометры стоят на всех современных отечественных автомобилях, а также практически на всех иномарках, за исключением тех у которых сигнал скорости берется от датчиков системы ABS.


Логика работы устройства такова:
 При включении зажигания все работает штатном режиме , то есть спидометр показывает реальную скорость,  выход дублирует входную частоту.

Жмём на кнопку, держим около 5-ти секунд, светодиод моргнёт, отпускаем кнопку, устройство переходит в 1-ый режим.

1 режим:
 Устройство отключает вход, на выходе начинает возрастать частота. (плавно увеличивается скорость)
Нажимаем на кнопку, устройство переходит в 2-ой режим.

2 режим:
 Устройство останавливает возрастание частоты и останавливаеться. Частота остаётся. (скорость можно выбрать любую, одометр будет накручивать пробег)
Нажимаем на кнопку, устройство переходит в 3-ый режим.

3 режим:
 Устройство отключает выход ( 0 гц. ). Т.е. машина едет, спидометр не считает.
Нажимаем на кнопку, устройство переходит в нормальный режим работы.

В любом режиме (1-3) светодиод моргает 1 раз в секунду, показывая что устройство работает.

Скачать

Источник: http://msv.homeftp.net/forum/index.php/topic,251.0.html
