08:07 Подмотчик спидометра для ВАЗов на Attiny2313. | |
|

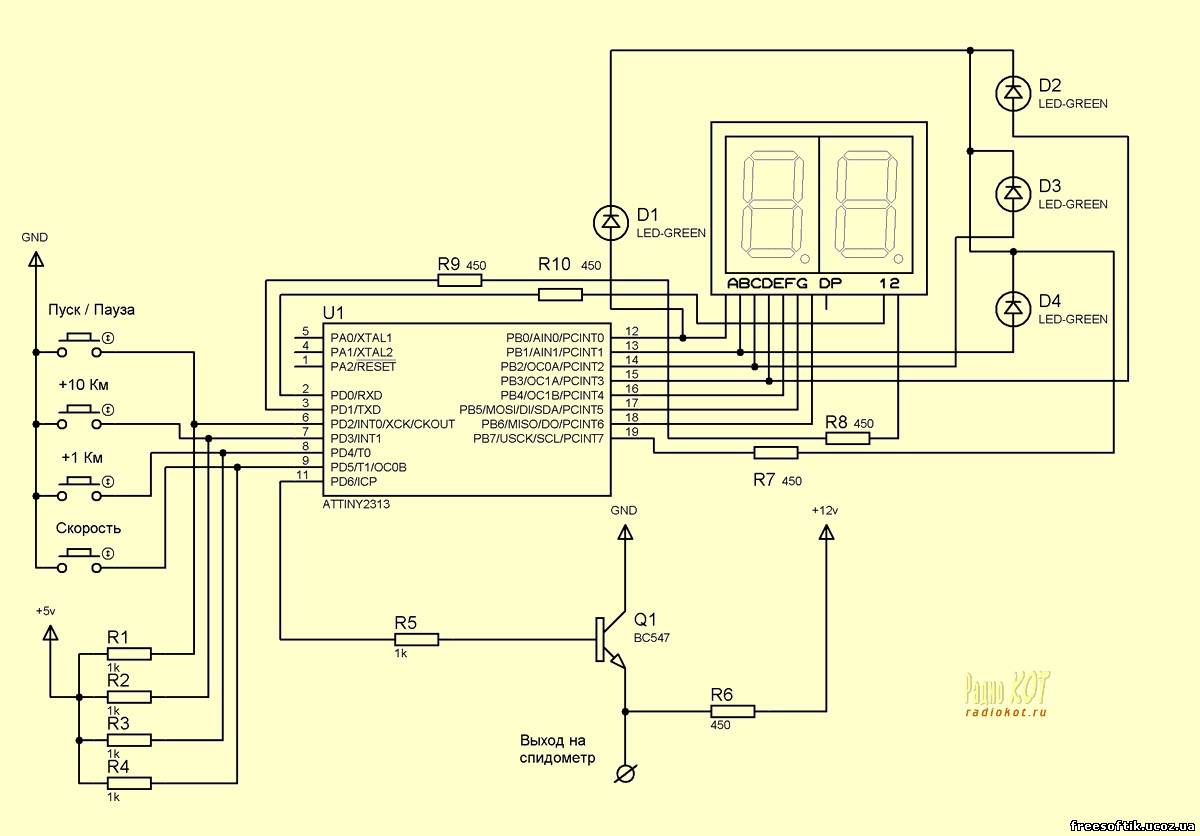

Автор разработки: SeamaNCOS Схема принципиальная Подмотчик спидометра для ВАЗов на Attiny2313. Кнопкой "Пуск / Пауза" запускается отсчет и загорается светодиодик D1. Кнопкой "Скорость" выставляется скорость "движения" 60Км/ч загорается светодиодик D4, 120Км/ч D3, 180Км/ч D2. Расчет километража такой: 1м - 6 оборотов датчика. Значит за 1 км 12000 импульсов. Прошивка написана под индикатор с общим катодом. Т.к. спидометр воспринимает импульсs от 0 до 12в в схему поставил Q1. Фьюзы: CKSEL3...0=0100, SUT1,0=10, CKDIV8=1. Скачайте прикрепление к "Подмотчик спидометра для ВАЗов на Attiny2313."
Скачать
