13:29 Зарядное устройство для автомобильного аккумулятора 12В | |
|

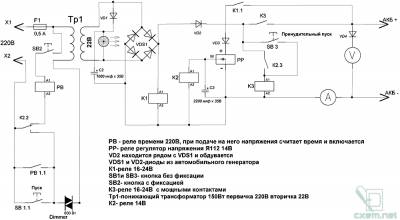

Автор разработки: abrosov2012 Схема принципиальная Зарядное устройство для автомобильного аккумулятора 12ВСхема проста и легко собирается. По этой схеме я собрал себе и родственникам зарядные устройства и уже 3 года они работают безотказно. Работа зарядного очень проста, если к зарядному правильно ( соблюдая полярность ) подключена АКБ то после нажатия SB1 начнется зарядка, ток регулируется диммером.По окончании зарядки зарядное само отключится (14,2В-14,5В). Если АКБ разряжен до минимума и зарядное не включается, есть кнопка принудительного пуска, надо нажать "Пуск" и "Принудительный пуск". Есть возможность режима хранения, надо нажать кнопку SB2, а на реле времени задать время паузы. Конденсатор С3 ставится подбором, в цепь К1 или цепь К2, это зависит от исполнения реле К2 и реле-регулятора. Dimmer можно поставить большей мощности ( с запасом). VD1,VD3-выпрямительный диод 5А VD4-выпрямительный диод 1-2А VDS1,VD2-выпрямительные диоды 60А можно из автомобильного генератора вместе с радиатором. Реле К1-катушка 16-24В с контактами 5А , К2-катушка 12-14В с контактами 5А, К3-катушка 16-24В с контактами 20А можно запаралелить несколько групп контактов. Предохранитель желательно подобрать по начинке. Понижающий трансформатор можно поставить и большей мощности, в зависимости от максимального тока каким вы будете заряжать АКБ, желательно не привышать 20% тока самого аккумулятора. Прикрепления: Картинка 1
Скачать
