09:43 Питание радиоаппаратуры от бортовой сети автомобиля | |

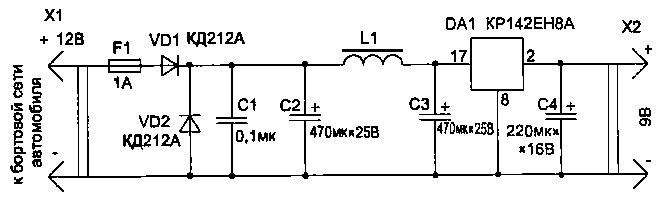

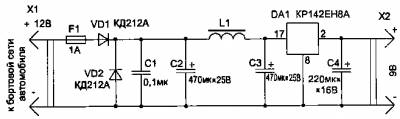

Схема принципиальная Питание радиоаппаратуры от бортовой сети автомобиляУ многих имеются переносные приемники и магнитофоны, а если у вас есть еще и автомобиль, то в дороге питать эти устройства удобнее от аккумулятора машины, не разряжая батарейки. Подключать радиоаппаратуру непосредственно к аккумулятору нельзя (за исключением тех приборов, которые для это предназначены), так как его напряжение может меняться от 10 до 15 В, а переносная аппаратура питается меньшим напряжением. Все эти перегрузки блок питания (рис. 1) устраняет и обеспечивает на выходе стабилизированное напряжение 9 В (ток нагрузки может быть до 0,8 А). На входе блока питания стоят защитные диоды VD1 и VD2, а также фильтр из дросселя L1 и конденсаторов С1...СЗ, который значительно ослабляет помехи.
![]() Рис. 2. Конструкция катушки фильтра
![]()
