07:39 Мелодичный дверной звонок | |
|

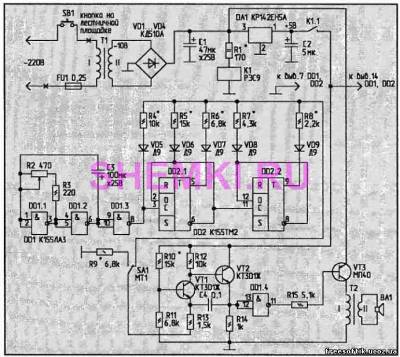

Автор разработки: Д.Янченко Схема принципиальная Мелодичный дверной звонокНесколько лет назад я сделал мелодичный звонок. Очень понравилось его звучание. Но у него был один недостаток — питание от гальванической батареи, которая достаточно быстро "садилась".Поэтому я доработал схему, дополнив ее маломощным источником питания со стабилизатором на ИМС DA1. Кроме того, переключателем SA1 меняется режим работы звонка — мелодичный или тональный. Тон звучания подбирается с помощью R9. Резистором R1* подбирается напряжение на обмотке реле к моменту размыкания контактов К1.1. Реле подойдет любое — РЭС 9, РЭС 10, РЭС 15 и др.  Звонок собран в корпусе от абонентского громкоговорителя "Сож". Динамическая головка ВА1 и трансформатор используются штатные, а резистор регулятора громкости заменяется постоянным. Прикрепления: Картинка 1
