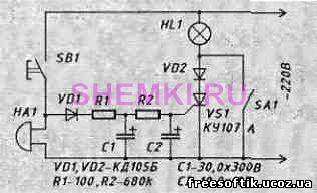

Автор разработки: С.Свинторжицкий Схема принципиальная Включение освещения дверным звонкомПредлагаемая схема позволяет включать освещение в прихожей при нажатии на кнопку дверного звонка. При нажатии звонковой кнопки SB1 на звонок НА1 подается сетевое напряжение. Через VD1 и R1 почти мгновенно заряжается С1, а через несколько секунд - С2. Открывается тиристор VS1. Лампа в прихожей HL1 загорается в полнакала. Продолжительность свечения лампы зависит от сопротивления R2 и емкости С1 (до полминуты).
