Двухтональный звонок

Автор разработки: К.Лучко

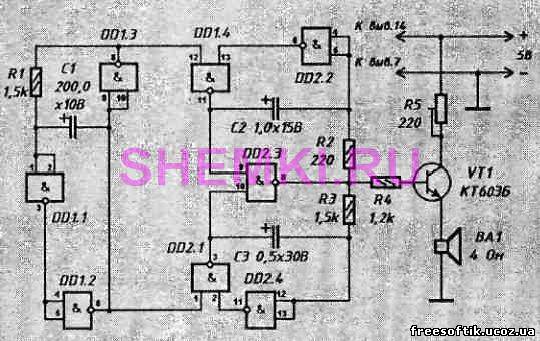

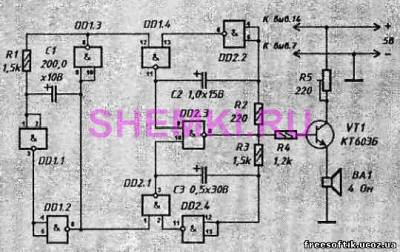

Схема принципиальная Двухтональный звонок

На протяжении 2-х лет я использую двухтональный музыкальный звонок, схема которого приведена на рисунке.
На элементах DD1.1...DD1.3 собран управляющий генератор. Частота импульсов зависит от номиналов R1, С1. При указанных на схеме элементах она равна 0,7...0,8 Гц. Это генератор поочередно управляет работой двух тональных генераторов, работающих с частотами 600 и 1000 Гц соответственно. Громкость звучания регулируется подстроечным резистором R5. Габаритные размеры устройства зависят от типа излучателя, в качестве которого можно применить любую динамическую головку сопротивлением 4...16 Ом. Источник: К.Лучко, журнал "Радиолюбитель". Схемы и статьи публикуются с разрешения редакции журнала.
