09:22 Схема программатора PIC контроллеров EXTRA-PIC

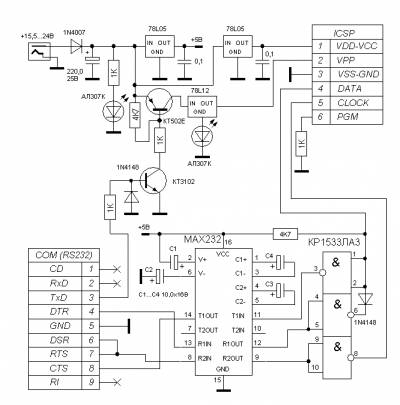

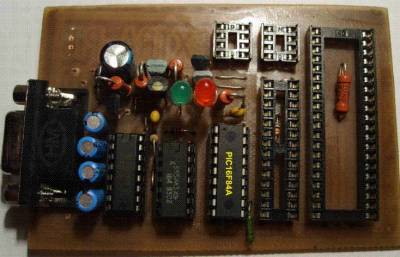

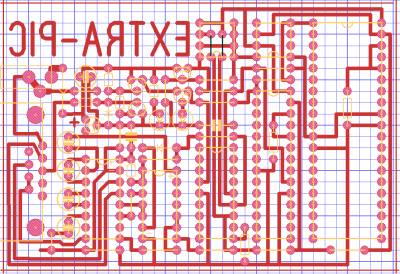

Схема принципиальная Схема программатора PIC контроллеров EXTRA-PIC В последнее время очень много радиолюбительских схем разрабатываются на основе PIC контроллеров, которые нужно программировать и для этого вам необходим специальный программатор . Этот программатор поддерживает работу с микросхемами: PIC контроллеры (микроконтроллеры PIC) фирмы Microchip: PIC12C508, PIC12C508A, PIC12C509, PIC12C509A, PIC12CE518, PIC12CE519, PIC12C671, PIC12C672, PIC12CE673, PIC12CE674, PIC12F629, PIC12F675, PIC16C433, PIC16C61, PIC16C62A, PIC16C62B, PIC16C63, PIC16C63A, PIC16C64A, PIC16C65A, PIC16C65B, PIC16C66, PIC16C67, PIC16C71, PIC16C72, PIC16C72A, PIC16C73A, PIC16C73B, PIC16C74A, PIC16C74B, PIC16C76, PIC16C77, PIC16F72, PIC16F73, PIC16F74, PIC16F76, PIC16F77, PIC16C84, PIC16F83, PIC16F84, PIC16F84A, PIC16F88, PIC16C505, PIC16C620, PIC16C620A, PIC16C621, PIC16C621A, PIC16C622, PIC16C622A, PIC16CE623, PIC16CE624, PIC16CE625, PIC16F627, PIC16F628, PIC16F628A, PIC16F630, PIC16F648A, PIC16F676, PIC16C710, PIC16C711, PIC16C712, PIC16C715, PIC16C716, PIC16C717, PIC16C745, PIC16C765, PIC16C770, PIC16C771, PIC16C773, PIC16C774, PIC16C781, PIC16C782, PIC16F818, PIC16F819, PIC16F870, PIC16F871, PIC16F872, PIC16F873, PIC16F873A, PIC16F874, PIC16F874A, PIC16F876, PIC16F876A, PIC16F877, PIC16F877A, PIC16C923, PIC16C924, PIC18F242, PIC18F248, PIC18F252, PIC18F258, PIC18F442, PIC18F448, PIC18F452, PIC18F458, PIC18F1220, PIC18F1320, PIC18F2320, PIC18F2585, PIC18F2620, PIC18F4320, PIC18F4455, PIC18F4520, PIC18F4539, PIC18F4550, PIC18F6620, PIC18F6720, PIC18F8620, PIC18F8720* Сноска: Микроконтроллеры, отмеченные звёздочкой () подключаются к программатору только через разъём ICSP. Расположение выводов ICSP у PIC-контроллеров.* Внимание! Материал только для общей справки. Обязательно убедитесь, что указанное расположение выводов соответствует выбранному вами микроконтроллеру. Для этого, обратитесь к Data Sheets и Programming Specifications на соответствующий микроконтроллер. Пояснение: Вывод PGM рекомендуется "притягивать" к общему проводу (GND), через резистор, номиналом 1К. Для справки: микроконтроллеры с 14-контактным корпусом вставляется частью ножек в соответствующую 8-контактную панель. Микросхемы последовательной памяти EEPROM I2C (IIC): X24C01, 24C01A, 24C02, 24C04, 24C08, 24C16, 24C32, 24C64, AT24C128, M24C128, AT24C256, M24C256, AT24C512. Скачать программу для работы с этим программатором, а так же ознакомиться с принципом работы вы сможете здесь ниже представлена монтажная плата и внешний вид собранной модели Огромное спасибо разработчикам! Скачать схему монтажной платы в реальном размере здесь. Схему открыть в Sprint-Layout 5 Прикрепления: Картинка 1 · Картинка 2 · Картинка 3 Поделись с друзьями в социальных сетях Реклама Похожие материалы: программатор для PIC Устройство защиты от перепадов напряжения (УЗО) Таймер на PIC контроллере JDM программатор Простой JDM PIC программатор.
1 2 3 4 5 Категория: PIC и AVR \| Просмотров: 21930 \| Добавил: саня \| Теги: pic, pic программатор, pic-микроконтроллеры \| Рейтинг: 5.0/1

Всего комментариев: 11
Порядок вывода комментариев: 0 Спам 10 принц • 17:34, 2011-05-01 Да пользуюсь программатором EXTRA-PIC что с верху а программа IC-PROG 0 Спам 9 принц • 17:30, 2011-05-01 Всем привет. Ребят может подскажите как прошить пик16ф84а/ 04 поэтапно? Меня интересуют фузы как выставлять и при какой необходимости? Я собираю генератор полос для настройки телевизоров и прошивку вроде пишу в нее без проблем читаю тоже а генерации на кварце нет . 0 11 Анонимно • 12:25, 2018-06-21 в pic фузы не устанавлтваются. 0 Спам 7 zlato • 16:24, 2010-10-24 Осторожней с Vpp. Микроконтроллеры PIC могут вылетать при завышенном показателе. А так в принципе неплохой программатор. Он у меня был первым и до сих пор работает, хотя схема доработана и для AVR. 0 Спам 8 саня • 11:58, 2010-10-25 По подробнее пожалуйста 0 Спам 5 егор • 06:40, 2010-06-06 парни объясните в схеме +5 это дополнительно подводимое напряжение? там две позиции 0 Спам 6 саня • 14:03, 2010-06-06 Да нет, это не дополнительно подводимое напряжение, это так сокращена схема, с кренки 7805 выходит 5 вольт для питания МАХ232 и ЛА3, а др. 5 вольт исключительно для питания прошиваемого PIC контроллера 0 Спам 3 Вадим • 13:23, 2009-12-30 А я уже протравил и все есть для сборки только вот что то ломает собирать. Кстати отличная печатка получилась. 0 Спам 1 саня • 10:25, 2009-11-08 Нашёл в нэте спешу поделиться. Сегодня начинаю разработку и сборку! 0 Спам 2 supersv • 21:21, 2009-12-15 Ну и как? 1 Спам 4 саня • 20:25, 2010-01-14 нормально, тока чуть кривовато ну ничего и так работает
