программатор для PIC


07:26 программатор для PIC

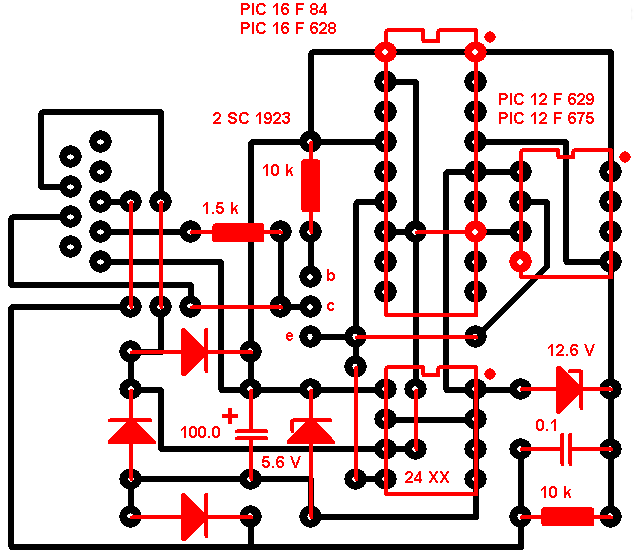

Схема принципиальная программатор для PIC Емкость 100 мкф может быть и больше , в конструкции на фото установлена 220 мкф. Стабилитрон на 12,6 в может быть заменен на 13 в. Емкость 0,1 мкф также может быть заменена на большую ( в конструкции на фото установлена 0,22 мкф ). Транзистор 2SC 1923 может быть заменен , к примеру на КТ 315. Диоды применены 1N4007. Скачать печатную плату в lay Поделись с друзьями в социальных сетях Реклама Похожие материалы: Схема программатора PIC контроллеров EXTRA-PIC
