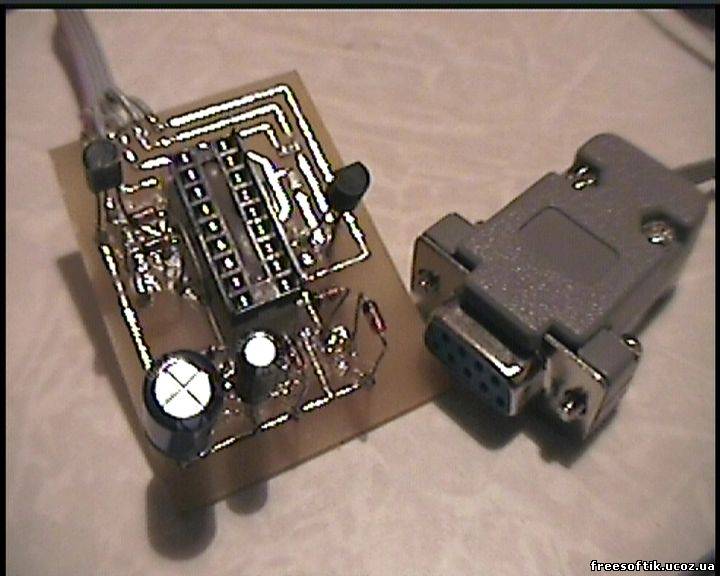

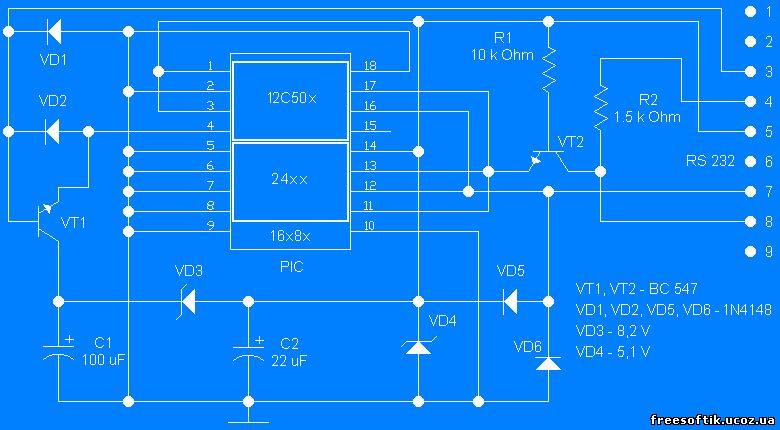

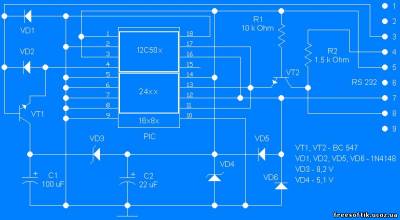

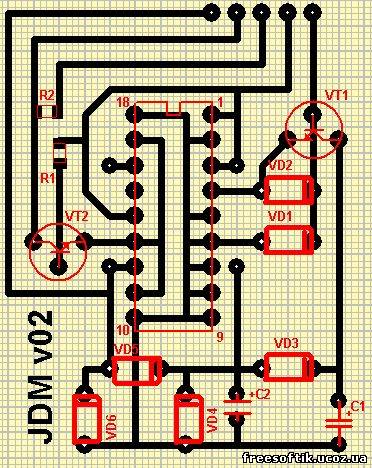

Схема принципиальная JDM программаторОднажды, проснувшись по утру, возникает потребность прошить микроконтроллер. Нарыв с трудом в Интернете IC-Prog или подобный ему, мы судорожно начинаем искать подходящую схему программатора. Вот тут то всё и начинается! Уже есть на руках готовая прошивка, и хотелось бы как можно быстрее её запихать в микросхему. Собираем самый простой вариант на стабилитронах, и он вроде даже пишет, а потом не пишет и так раз через раз. Намучавшись, как следует, мы находим более сложные схемы и начинаем их собирать, постепенно упираясь в замкнутый круг, так как для них очень часто нужны уже прошитые микроконтроллеры. Наигравшись, наконец, идем покупать фирменный программатор, и выбрасываем кучу денег! Стоп! Нафига такие жертвы? Нет, мы не пойдем покупать программатор и кормить злых дядечек. Мы соберём свой, который на 100% работоспособный. Проверял работоспособность на нескольких компьютерах и получал положительные результаты. Программируются запросто (те, что я проверил лично) PIC 12C509A, PIC 16F84, PIC 16F628A, думаю с остальными типами не должно возникнуть проблем. Правда, с нотерами могут возникнуть проблемы, но это тоже не беда, если использовать внешнее питание для микроконтроллера. Смотрим схему, смотрим лайаут, распечатываем, собираем и радуемся жизни!
 Скачайте прикрепление к "JDM программатор"
