Жук на 500 метров

Схема принципиальная Жук на 500 метров

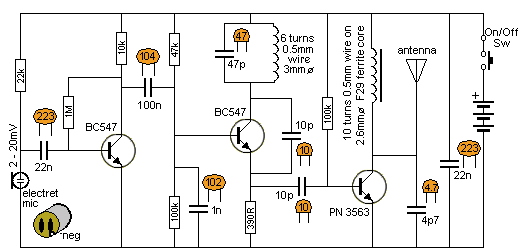

Представляю конструкцию стабильного радио жучка на пол километра. Жук был проверен неоднократно и показал высокие параметры. Широкий диапазон питания от 3 до 9 вольт, микрофон электретный, от китайского магнитофона. Микрофонный усилитель дает возможность поднять чувствительность жука до 6 - 7 метров, я использовал для усилителя отечественный транзистор КТ315. Принципиальная схема жучка
Контур содержит 6 витков провода с диаметром 0.5 – 0.7мм, намотан на оправе с диаметром 3 мм. Дроссель можно мотать на резисторе МЛТ с сопротивлением не менее 1 мегаом, содержит 50 витков провода диаметром 0.1 – 0.2 мм. Печатная плата жучка
Жук может также работать без УВЧ, тогда дальность будет не более 70 метров при прямой видимости. Потребление жучка 15 - 20 мА. Питанием может служить литиевая таблетка, аккумулятор от мобильного телефона, крона с напряжением в 9 вольт, в общем все, что есть под рукой. Емкость 47 пикофарад я заменил переменным конденсатором, это позволяет вращением данного конденсатора настроить жук на нужную частоту. Жук можно использовать для активной прослушки, поскольку частота не убегает, это также позволяет использовать жук для прослушки человека в движении. Фото жучка
Монтаж выполнен на печатной плате, были также использованы СМД компоненты для уменьшения размеров, транзисторы в передающей части можно заменить на КТ368, хотя работать будет чуть хуже. Поместить жучек можно в любой удобный корпус, желательно в пластмассовый, удобно использовать коробку из под спичек или пачку сигарет. А чтобы устройство не бросалось в глаза, антенну тоже можно спрятать внутри корпуса, катушку желательно залить парафином, а на нужную частоту настроить исключительно вращением конденсатора.
