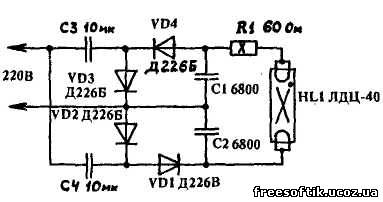

Схема принципиальная Запуск ЛДЦ-40

Уже несколько лет у меня дома работают лампы ЛДЦ-40 с перегоревшими нитями накала. Для их запуска собрал несложное устройство, которое запускает лампу в течение 0,5 ≈ 1 сек. Повторить это устройство не составит труда, так как все детали для него, как правило, имеются в продаже или даже они у вас валяются под ногами.

Диоды Д226Б можно заменить на любые кремниевые с прямым током не менее 0,3 А. Конденсаторы С2 и С4 могут быть типа МГП, МБГЦ, МБМ на рабочее напряжение не ниже 400 В. Резистор R1 ≈ на мощность рассеяния не менее 10 Вт. Его наматывают на резисторе МЛТ-2 1 МОм нихромовым проводом, подгоняя сопротивление под указанный на схеме номинал с помощью омметра.
