Устройство управления стеклоочистителем

Автор разработки: Рудольф Граф

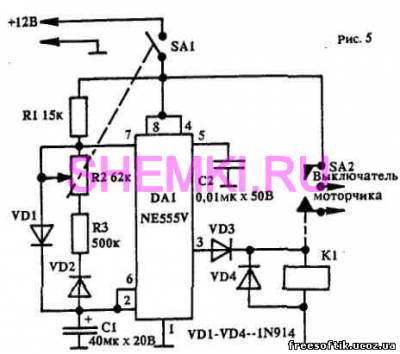

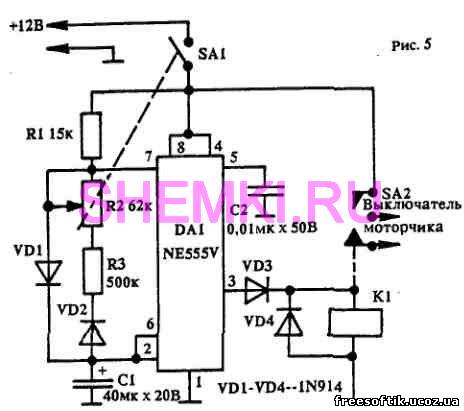

Схема принципиальная Устройство управления стеклоочистителем

Регулятор для стеклоочистителя, в схеме которого (см.рисунок) использован интегральный таймер NE555V, позволяет задавать длительность временных интервала в течение которых происходит "качание" стеклоочистителя.
Микросхема DA1 работает в режиме не синхронизированного мультивибратора. Длительность интервала, в течение которого таймер находится во включенном состоянии, определяется номиналами C1, R2 и R3. Потенциометром R2 можно изменять частоту работы стеклоочистителя от 2 до 15сек. В устройстве можно применить отечественную микросхему КР1006ВИ1. Реле с сопротивлением обмотки электромагнита — 1200 Ом. Все диоды — КД521А. Источник: Рудольф Граф, журнал "Радиолюбитель". Схемы и статьи публикуются с разрешения редакции журнала.
