20:53 Тестер кварцевых резонаторов | |

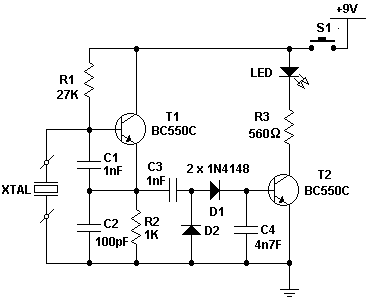

Схема принципиальная Тестер кварцевых резонаторов Это простой тестер кварцевых резонаторов. T1 и кварц XTal образуют генератор. C1 и C2 - это вольтажный делитель для генератора. Когда кварц XTal исправный, то на выходе генератора имеем напряжение, которое выпрямляется с помощью цепочки C3, C4, D1 и D2, усиливается транзистором T2 и светодиод LED загорается. Тестер пригоден для кварцевых резонаторов частот 100KHz - 30MHzl.
