19:45 Логический тестер | |

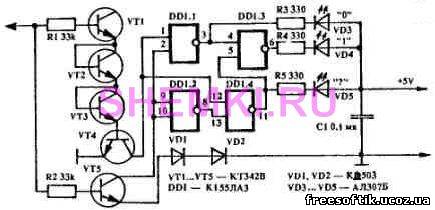

Автор разработки: В.Козлов Схема принципиальная Логический тестерПробник надежен в работе, а главное, его можно собрать, не разрабатывая печатную плату. На одном конце фольгированного стеклотекстолита размером 16 х 70 мм оставляется полоска фольги шириной 5 мм для припайки к ней иглы-щупа, остальная фольга удаляется. Затем, используя для разметки отверстий миллиметровую бумагу, в плате просверливают отверстия сверлом 1 мм с шагом 2,5 мм. Детали устанавливаются в отверстия и с обратной стороны платы припаиваются друг к другу по схеме собственными выводами, либо тонким одножильным изолированным проводом. В качестве корпуса логического тестера использован пластмассовый футляр от детской складной зубной щетки. Получилась миниатюрная, изящная конструкция. Расположение деталей "на плате показано на рис.2. Источник: В.Козлов, журнал "Радиолюбитель". Схемы и статьи публикуются с разрешения редакции журнала.
