Схема принципиальная Светодиодная мигалка UFO round LED

Четыре уровня интенсивности свечения светодиодов обеспечивает незабываемое шоу...

В схеме применен ШИМ.

Состав схемы:

- микроконтроллер PIC16F628A (панелька под него)

- 8 ультраярких светодиодов 5мм

- резисторы R1-R8 = 330 Om, R9-R10= 10kOm

- конденсаторы С1-С2 = 100н (трехзначный код 104) С3= 47мк*6,3В (напряжение может быть и больше и ёмкость не критична)

- микросхема, стабилизатор напряжения 78L05

- кнопка

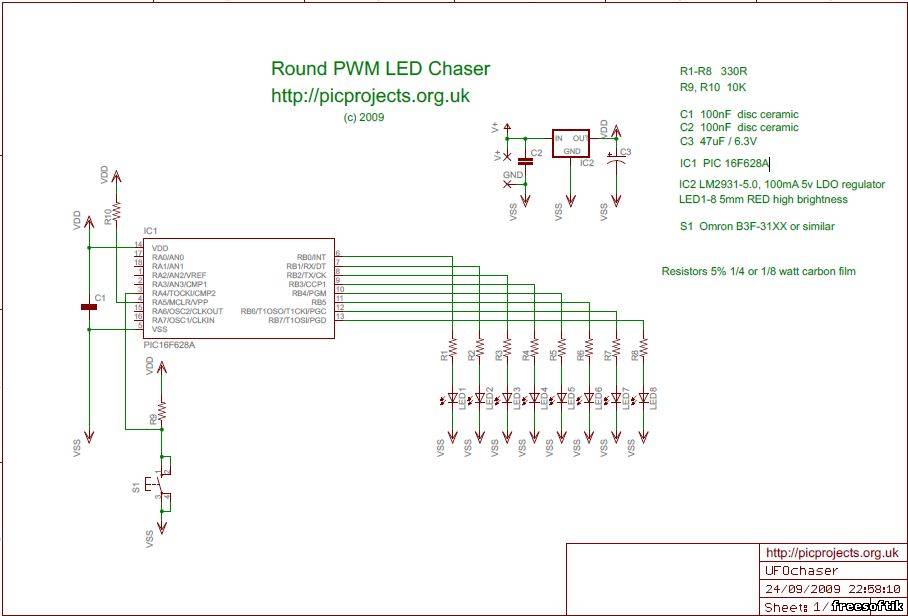

Вот собственно схема:

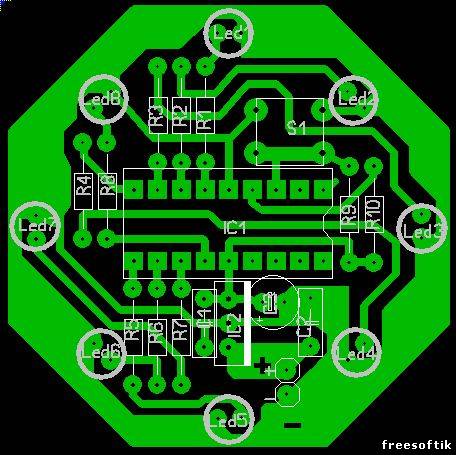

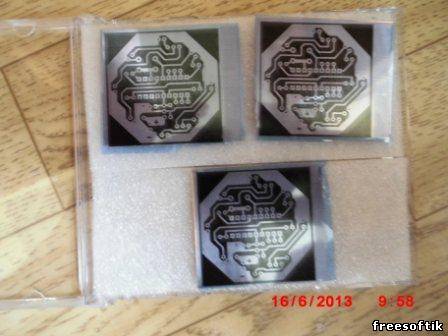

А это печатка (есть в прикреплённом файле в lay)

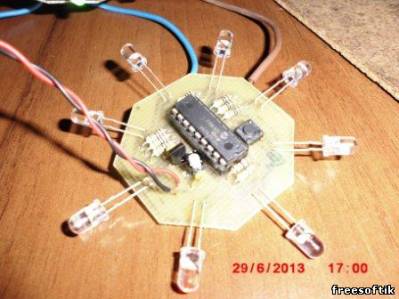

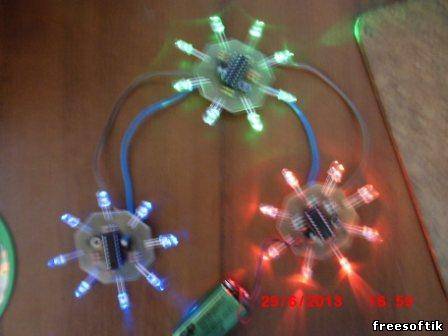

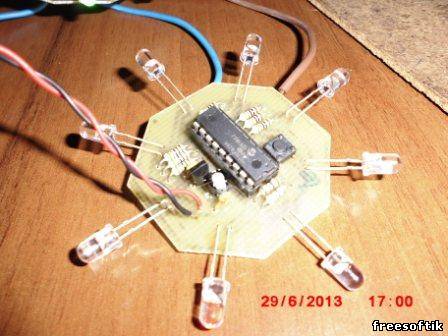

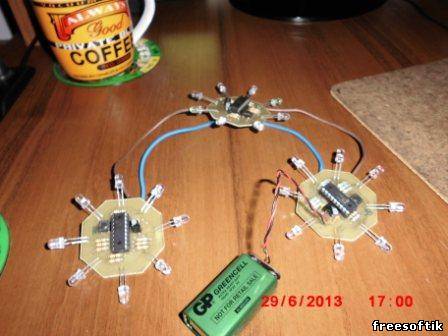

Скачать

Источник: http://picprojects.org.uk/projects/roundchaser/#Description
