17:05 Мигалка на 12 эффектов с 22 светодиодами | |
|

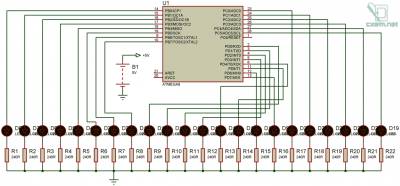

Автор разработки: Адвансед Схема принципиальная Мигалка на 12 эффектов с 22 светодиодамиХочу предложить вам схему светодиодной гирлянды на 22 светодиодах, схема собрана на микроконтроллере ATmega8, всего уместил 12 эффектов: мигание, переключение, бегущие точки, один за другим, на встречу и так далее, эффекты играют не по очереди а в перемешку. В микроконтроллере использованы все выводы, конечно можно было бы применить специальные микросхемы для увеличения количества подключаемых к микроконтроллеру светодиодов, но я не стал так извращаться, да и потом хотел, чтобы было минимум деталей. Схема как видите состоит всего из трех основных элементов: микроконтроллера (Atmega8), светодиодов (22 штуки) и резисторов (220 Ом - 22 шт.). Светодиоды желательно применять сверхяркие с меньшим током потребления, цвета на ваше усмотрение. Можно конечно подключать более мощные светодиоды, но тогда лучше использовать транзисторные ключи. Прикрепления: Картинка 1
Скачать
