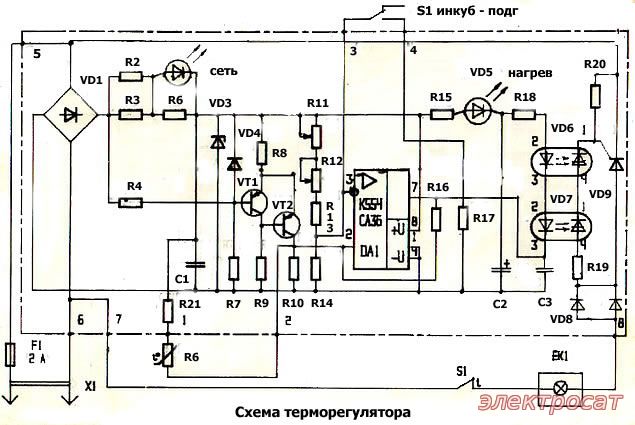

Схема принципиальная Схема терморегулятора для инкубатора

C1- k50-16-10 В-100 мкф, С2- k53-14-10 В-2,2 мкф, DA1-К554СА3А, EK1-ЭЛ.ЛАПМА 40вт, F1-ВП-1-2а, R2,R3-С2-23-2-51 ком, R4-С2-23-1-51 ком, R5-С2-23-0,125-240 ом,
R6-КМТ-17в-10 ком, R7-С2-23-0,125-20 ком, R8-С2-23-0,125-4,7 ком,
R9-С2-23-0,125-51 ком, R10-С2-23-0,125-8,2 ком, R11-ППЗ-40-680 ом,
R12-СП5-3в-4,7 ком, R13-С2-23-0,125-4,7 ком, R14-С2-23-0,125-8,2 ком,
R15-С2-23-0,125-2,2 ком,
R16->С2-23-0,125-220 ком, R17-С2-23-0,125-62 ком, R18-С2-23-0,125-360 ом,
R19-С2-23-0,25-3 ком, R20-С2-23-0,25-51 ом, R21-С2-23-0,125-4,7 ком,
S1-Извешатель пожарный ИП-104, S2-Тумблер ТП1-2, VD1-КЦ 402А, VD2,VD5-АЛ307БМ, VD3-Д814В, VD4-КД510А, VD6,VD7-Оптопара АОУ103В, VD8-КД105Б,
VD9-Тиристор КУ202Н, VT1,VT2-КТ361А.

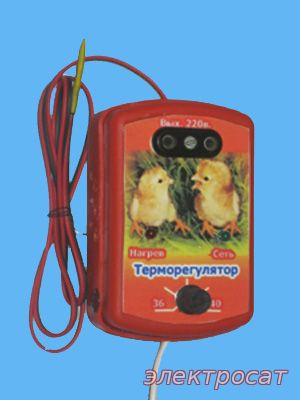

Технические характеристики терморегулятора РС - 01.

Напряжение питания от 175 до 255 В,
Мощность подключаемой нагрузки 300 Вт.
Диапазон регулировки от 36 ° С до 40 ° С.
Точность поддержания температуры в зоне термодатчика 0,2 ° С.
Режим работы продолжительный.
