Схема принципиальная Простая и надёжная схема терморегулятора для инкубатора

 С ранней весны и до середины лета — пора инкубаторов. Почти все, имеющие в своём подворье птиц пользуются инкубаторами. С ним удобно в любой период времени вывести необходимое количество любой породы птицы.

 Неотъемлемая часть любого инкубатора — это терморегулятор! От его надёжности и точности зависит и вывод птицы.

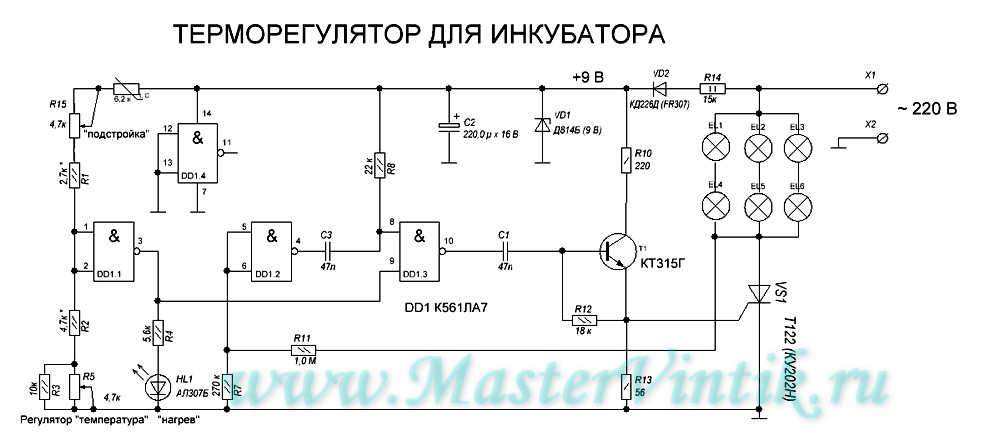

Принципиальная схема инкубатора

 Необязательно использовать цифровой дорогой терморегулятор. Со своей задачей отлично справляется терморегулятор, предложенный в этой статье. Простая и надёжная схема терморегулятора для инкубатора на одной простой и недорогой микросхеме предложена ниже.

На первом элементе DD1.1 собран пороговый элемент, который меняет с 1 на 0 свое положение на выходе при заданной температуре. Регулятором «Температура» меняется этот порог.

На втором элементе DD1.2 собран формирователь импульсов для правильной работы тиристора.

Третий элемент DD1.3 — сумматор.

Импульсы, поступающие на транзистор открывают его, что способствует в последствии открыванию тиристора.

Тиристор (Т122 или КУ202) — мощный коммутирующий элемент схемы. Тиристор (если используется КУ202Н) без радиатора способен коммутировать нагрузку в 200 Вт. Если у вас нагрузка превышает данное значение, то тиристор необходимо поставить на радиатор. Максимальное значение 1000 Вт. А также можно установить более мощный тиристор — Т122.

Лампы рекомендуется соединять последовательно-параллельно для большей продолжительности срока службы.

Так как в инкубаторе очень высокая влажность на датчик температуры — терморезистор необходимо надеть кусочек трубочки и залить с двух сторон водостойким клеем. Это необходимо проделать несколько раз с периодом в несколько часов для высыхания.

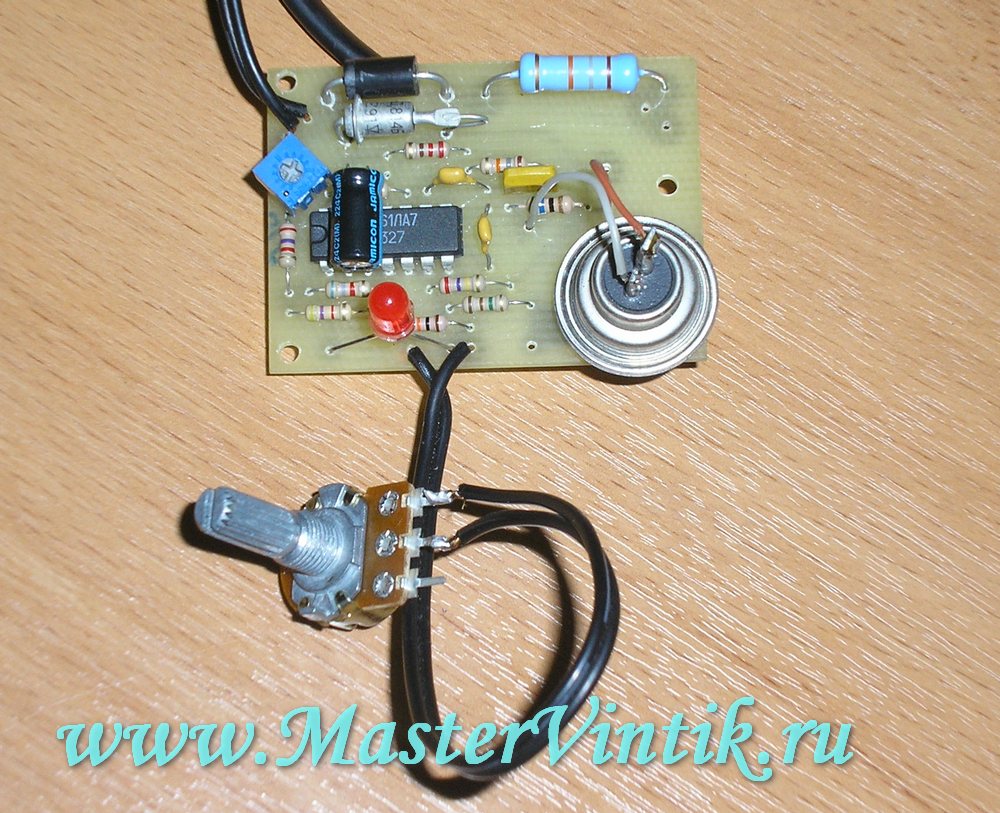

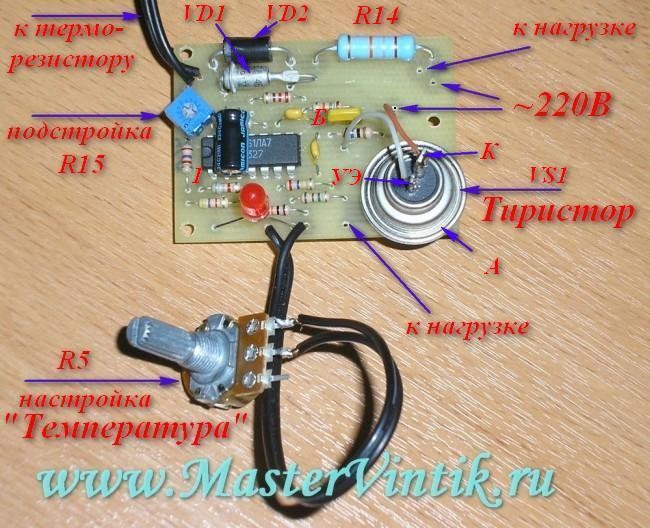

Внешний вид устройства:

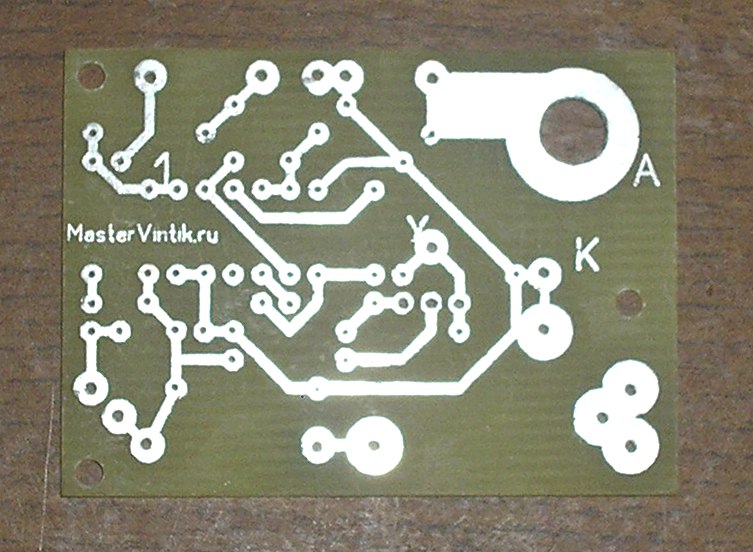

Внешний вид печатной платы:

Скачать

Источник: http://www.mastervintik.ru/prostaya-i-nadyozhnaya-sxema-termoregulyatora-dlya-inkubatora/
