07:12 Простая самодельная солнечная батарея | |
|
Автор разработки: abrosov2012 Схема принципиальная Простая самодельная солнечная батареяНачитавшись в безграничных просторах интернета про самодельные солнечные элементы, я решил провести свои "эксперименты" в этой области. Я расскажу вам о самом простом способе изготовления солнечных батарей своими руками. Для начала я решил определиться с элементной базой. Для солнечного элемента нам надо P-N переходы. Они есть в диодах и транзисторах. Решено было выбрать кремниевые транзисторы КТ801. Они выпускались в металлическом корпусе и поэтому их можно открыть не портя кристалл. Достаточно надавить пассатижами на крышку и она отломаем
Теперь разберёмся в параметрах. При среднем дневном освещении, каждый наш транзистор выдаёт 0.53В (База - плюс, а Коллектор и Эмиттер - минусы). А дальше идёт один нюанс. Транзисторы 1972 года выпуска имеет большой белый кристалл, и выдают около 1.1мА. Транзисторы с 1973 по 1980гг. выпуска имеют большой кристалл с зелёным покрытием, и выдают около 0.9мА. Транзисторы выпускаемые позже имеют маленькие кристаллы и выдают всего 0.13мА.

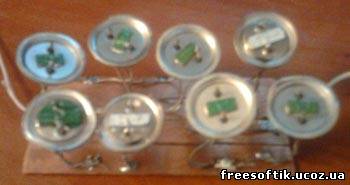

Для эксперимента я использовал батарею из двух параллельных цепочек по 4 транзистора. Под нагрузкой она выдавала около 1.8В, 2-2.5мА. Это довольно скромные параметры, зато как говорится "на халяву". Питать такой батарейкой можно китайские наручные часы, или зарядить аккумулятор и питать светодиод, жучок и др.

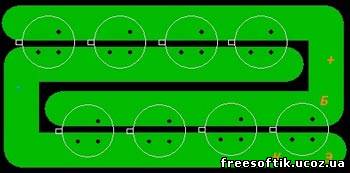

Для удобства крепления и измерений можно закрепить транзисторы на печатной плате как на рисунке ниже. Моё устройство выполнено навесным монтажом, так как это ускоряет сборку.
Скачайте прикрепление к "Простая самодельная солнечная батарея"
