Схема принципиальная Приёмник прямого усиления на пяти транзисторах

Данный приёмник рассчитан на приём радиостанций диапазона СВ. Не смотря на простоту схемы обладает весьма высокой чувствительностью. Собран приёмник на широко распространённых транзисторах серии КТ315 и может быть собран начинающим радиолюбителем.

Характеристики:
Диапазон принимаемых волн Св и частично Дв 1605 - 330 кГц
Чувствительность 1,5мв
Потребляемый ток при максимальной громкости не более 25 ma.

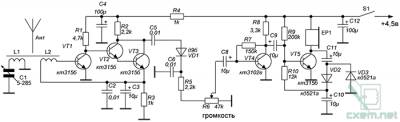

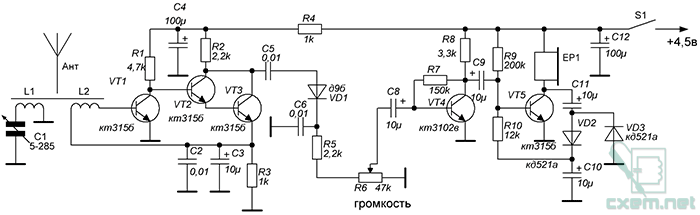

Электрическая принципиальная схема приёмника.

Катушка L1 – 120 витков, L2 – 4 – 6 витков.

Усилитель высокой частоты приёмника выполнен на транзисторах VT1 – VT3 (кт315б) с непосредственными связями между транзисторами. Достоинством такой схемы является то, что напряжение смещения на базе транзистора VT1 устанавливается автоматически. С усилителя высокой частоты сигнал поступает на амплитудный детектор выполненный на одном диоде VD1 типа Д9Б. Далее через регулятора громкости поступает на предварительный усилитель низкой частоты. В этом каскаде нет ничего особенного. После каскада предварительного усиления сигнал поступает на усилитель мощности собранный на транзисторе VT5. На этом транзисторе собран однотактный выходной каскад с плавающей точкой. Такой режим работы каскада позволяет повысить КПД усилителя и реализуется благодаря конденсаторам C10, C11, диодам VD2, VD3 и резистору R10.

Для предотвращения наводок на УВЧ со стороны магнитной антенный R1, R2, VT1 - VT3, R3, C5 лучше поместить под экран.

Правильно собранный приёмник настраивать не надо.

Применяемые детали и возможная замена.

Транзисторы VT1 - VT5 (кт315б) можно заменить на КТ301, 312, 315, 316 с любым буквенным индексом.

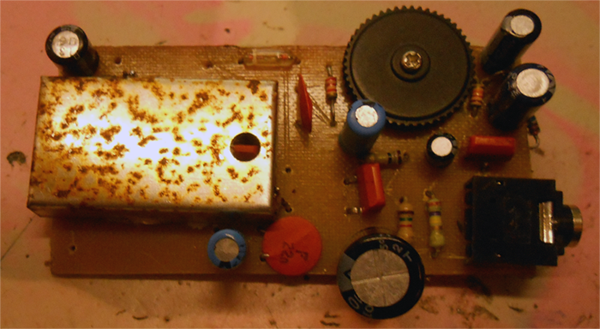

Внешний вид устройства:
