08:04 Питание лампы дневного света от 12В | |
|

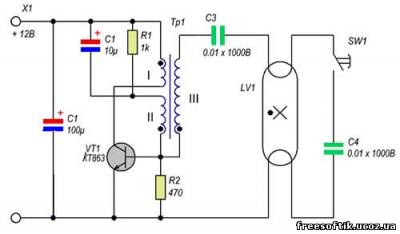

Автор разработки: Жека Схема принципиальная Питание лампы дневного света от 12ВТрансформатор собран на ферритовом Ш-образном сердечнике Ш8х8. При изготовлении трансформатора обратите внимание на качество намотки. Обмотка должна вестись виток к витку, с обматыванием каждого слоя либо конденсаторной бумагой, либо фторопластовой лентой. После намотки всех обмоток трансформатор нужно пропитать эпоксидной смолой, разведенной в спирту, чтобы не было пробоя обмоток.I -30витков ПЭВ-2 0,3мм II -12витков ПЭВ-2 0,3мм III-550витков ПЭВ-2 0,3мм Точками показаны начало обмоток. Сначала наматываем третью обмотку, затем к выводу третьей обмотки прикрепляем вывод второй обмотки и наматываем ее в обратную сторону. Затем, наматываем первую обмотку. Транзистор необходимо разместить на радиаторе. Кнопка служит для поджога лампы, если этого не произошло сразу, но обычно лампы зажигаются сами.  Подключайте лампу, а затем подавайте питание (Не наоборот! Иначе трансформатор может пробить!). Если лампа не загорается, то поменяйте местами выводы обмотки I. Скачайте прикрепление к "Питание лампы дневного света от 12В" Прикрепления: Картинка 1
