Схема принципиальная Металлоискатель ClonePI (AVR)

В этом материале представлена схема металлоискателя ClonePI на микроконтроллере Atmega8.

ClonePI AVR является несколько упрощённым вариантом импульсного металлодетектора ClonePI.

Отличия от оригинального ClonePI следующие:

• Использован доступный контроллер ATmega8 фирмы Atmel.
• Вместо внешнего АЦП используется внутренний АЦП контроллера.
• Использовано тактирование от внутреннего RC-генератора контроллера.

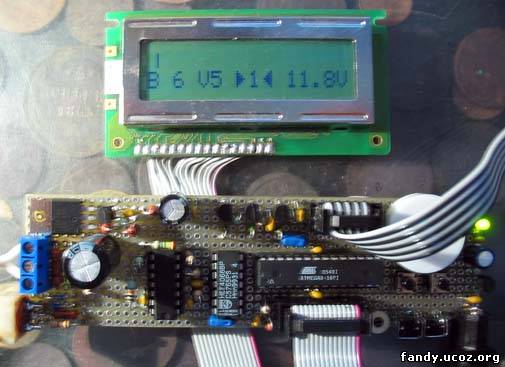

1. Внешний вид устройства:

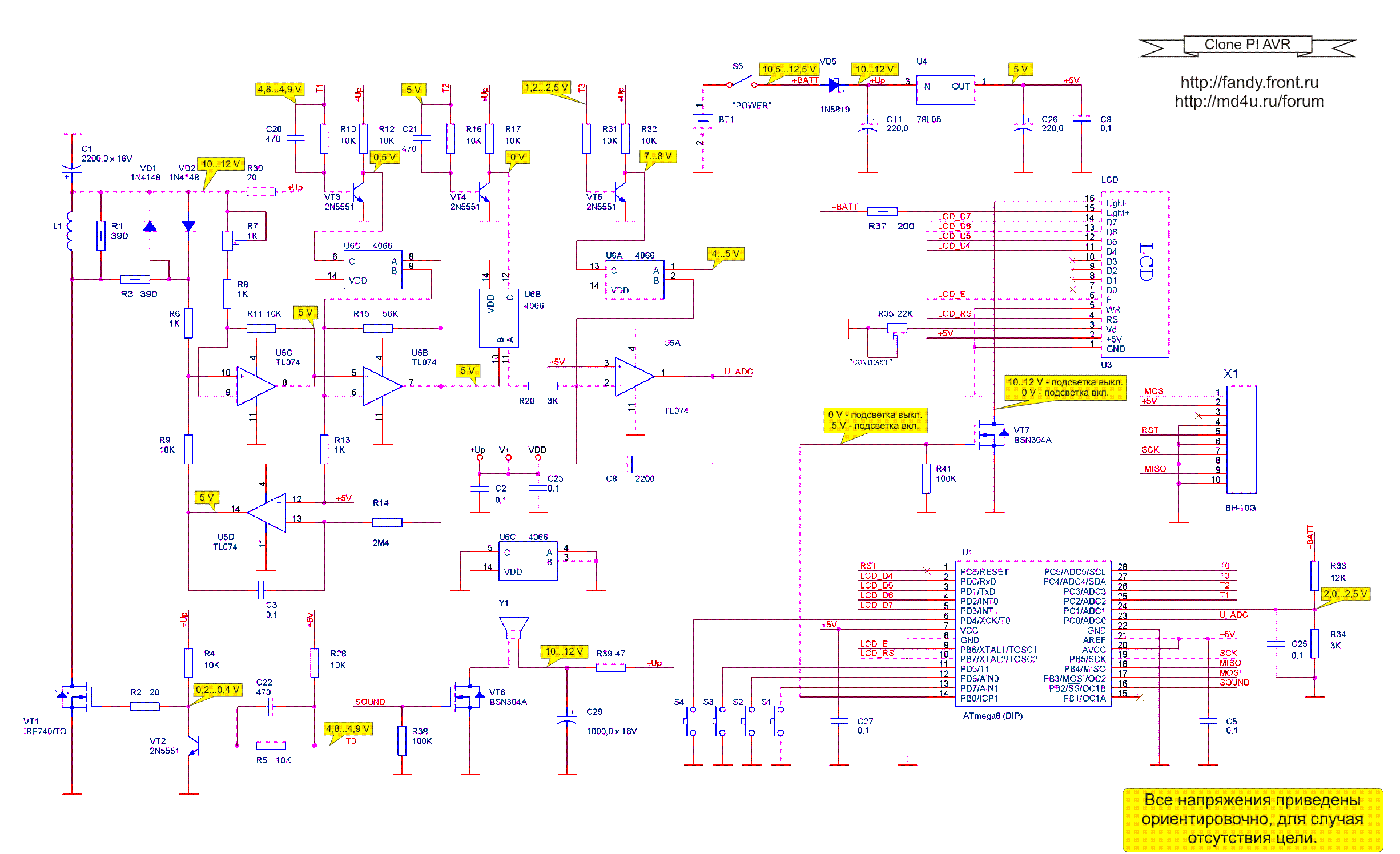

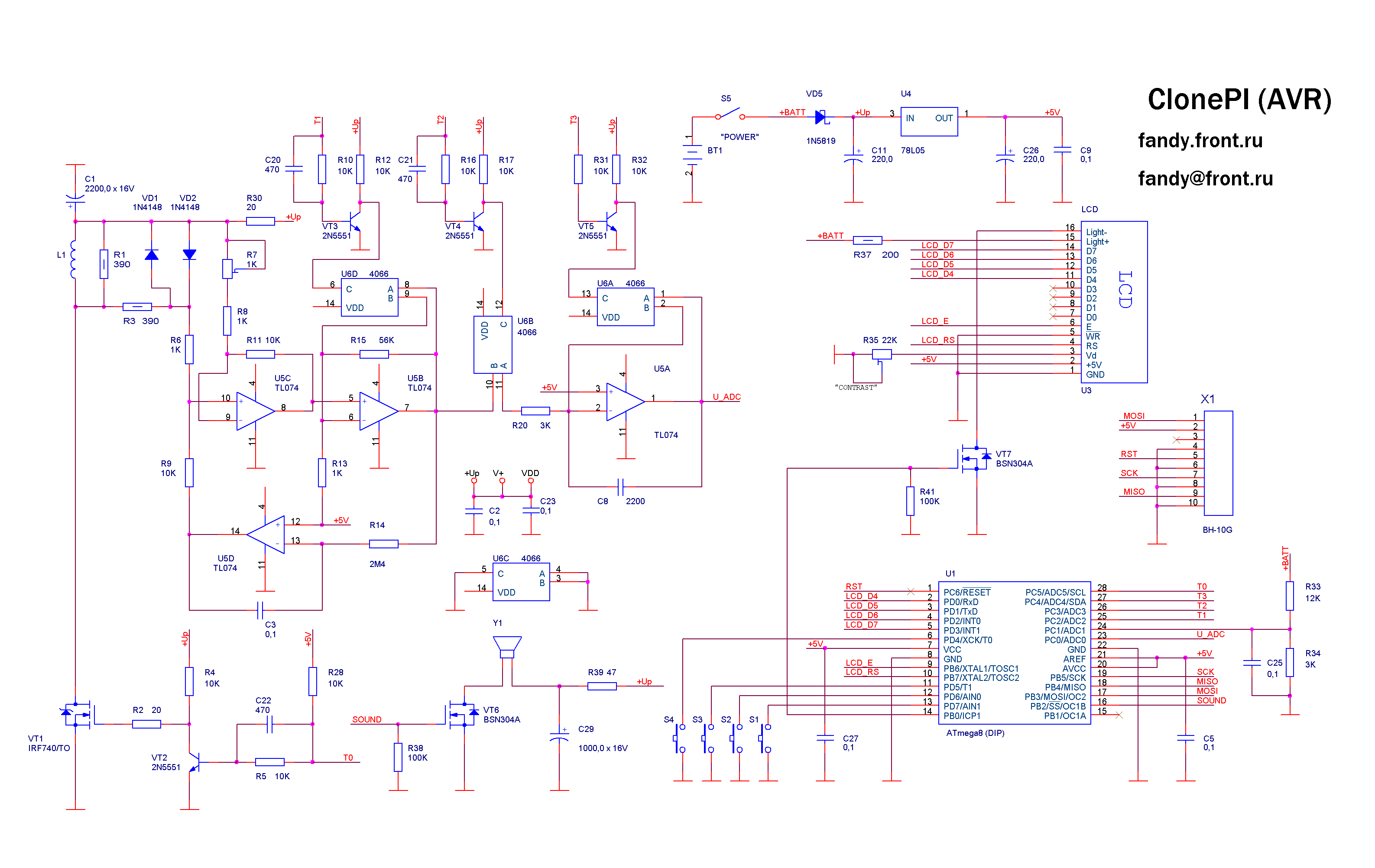

2. Схема принципиальная металлодетектора:

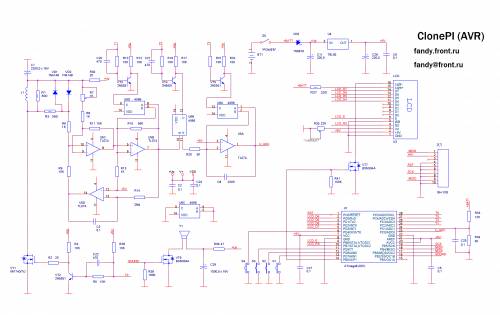

3. Схема с контрольными точками напряжения

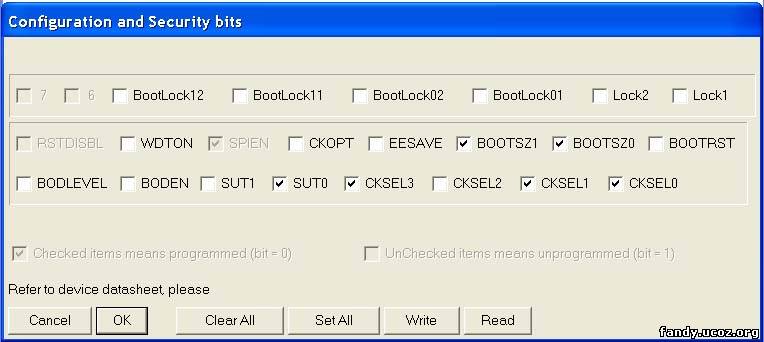

4. Пример установки фузов прошивки микрокрнтроллера

Обсуждение устройства на форуме md4u.ru
