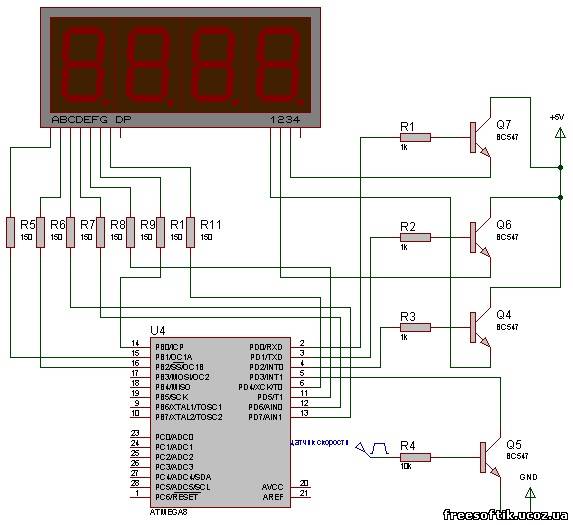

Схема принципиальная Электронный LED спидометр на ATMega8

1. Данное устройство подключается к датчику скорость(датчику холла) который генерирует прямоугольные импульсы(6 импульсов = 1 мерт). Для других датчиков нужно будет править прошивку.
2. Скорость обновляется с частотою в 2 Гц.
3. Электронный спидометр отличается простой сборкой не требующей больших затрат. Всего лишь микроконтроллер ATMega8, семисегментный индикатор, 4 транзистора, резисторов 11 штук, ну и питания на 78L05.
4. Фьюзы трогать не нужно, достаточно просто прошить микроконтроллер ATMega8 и всё.


Требуемые детали для электронного спидометра:

Микроконтроллер ATMega8.
4-х символьный индикатор с общим анодом.
n-p-n транзисторы (любые маломощные) - 4 шт..
Стабилизатор 78L05 (можно и КРЕНка, на схеме этого нету).
2 конденсатора на 47 мкФ 16-25В (на схеме этого нету).
Резисторы: 1 КОм-3 штуки, 10 КОм-1 штуки, 150 Ом-7 штуки.

Скачать

Источник: http://speed-light.on.ufanet.ru/speedometr-m1.shtml
