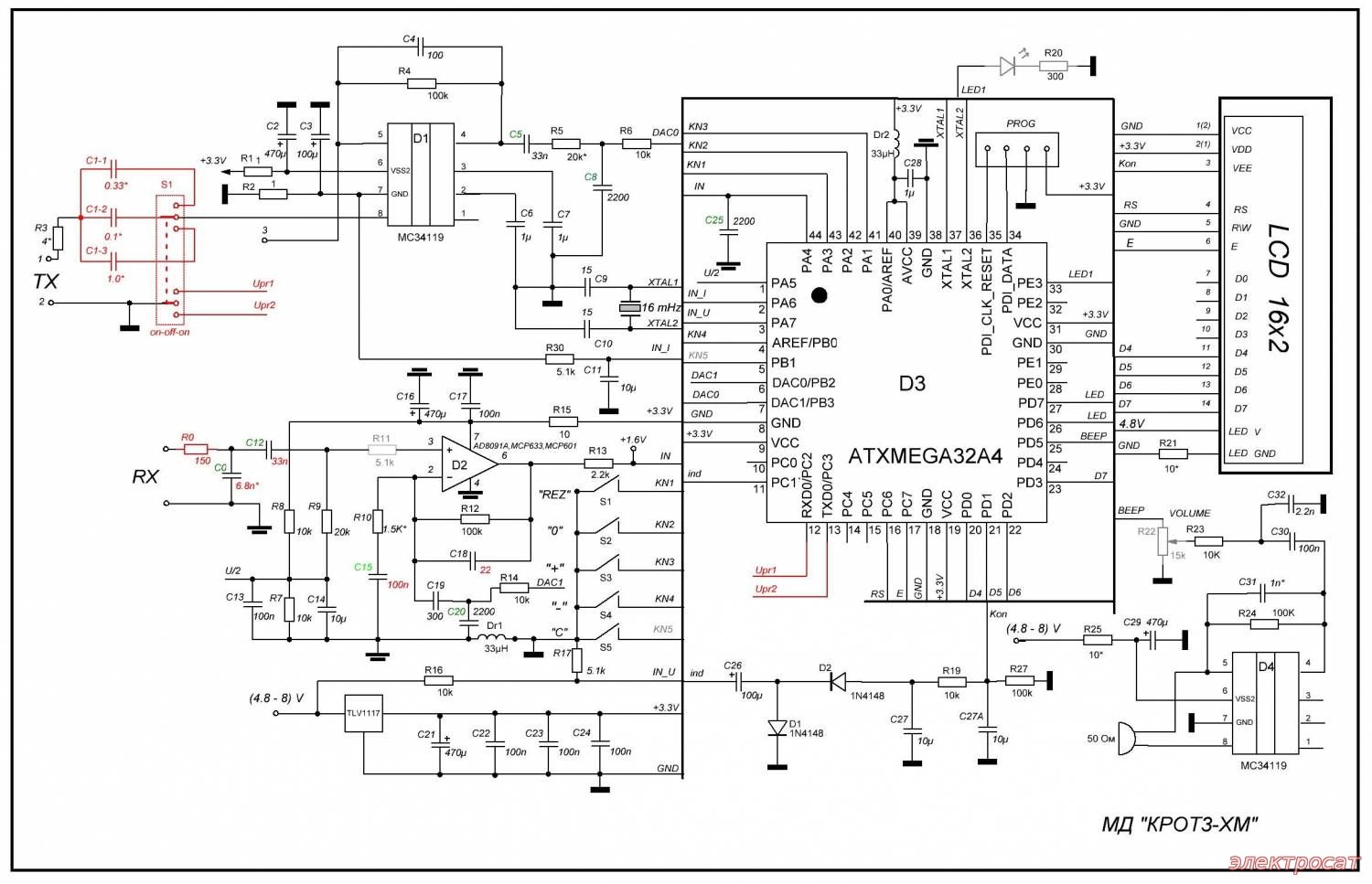

Схема принципиальная Металлодетектор "КРОТ3-ХМ"

В данном материале представлена схема популярного металлоискателя "КРОТ3-ХМ", за основу которого взят "Крот2".

Переключение частот осуществляется тумблером S.1 Частоты выбираются и настраиваются пользователем в диапазонах:
1. 4-6 кГц
2. 6-8.0 кГц
3. 12-18 кГц
Я думаю понятно, что прибор может быть и на меньшее числи частот, 2 или 1. При этом упрощается коммутация ( в случае одной частоты, одна перемычка и "Крот3" превращается в одночастный "Крот2" ) и уменьшаются требования к катушке.
Опыт показал, что оптимальный вариант - две частоты ~8 и ~12 кГц при этом приемную часть можно настроить на ~10 кГц!


Файл прошивки, на данный момент последний. Более ранние версии на официальном сайте. Там же есть форум с вопросами и ответами по данному металлоискателю!

Скачать
