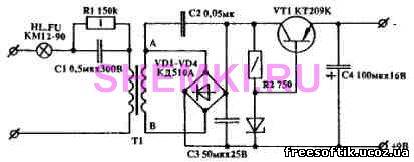

Схема принципиальная Малогабаритный сетевой блок питания
Для питания и налаживания различных радиоэлектронных устройств с током потребления до 20 мА при напряжении 9 В предлагаю схему малогабаритного сетевого блока питания (БП). Все детали БП могут разместиться в корпусе размером 40x40x30 мм, т.е. непосредственно в сетевой вилке.
Данные трансформатора: обмотка I содержит 1200 витков провода ПЭВ2 — 0,13 мм, обмотка II — 510 витков, провод ПЭВ21 — 0,18 мм. Магнитопровод — Ш 6x8 от карманных или переносных радиоприемников. С целью обеспечения безопасности с точки зрения поражения током электросети обмотки трансформатора тщательно изолируют друг от друга. Коммутаторная лампа КМ12-90 служит индикатором работы БП, а также предохранителем при пробое конденсатора С1.
Выходное напряжение стабилизатора можно увеличить или уменьшить. Для этого необходимо применить другой стабилитрон VD5, соблюдая условие, чтобы ток через стабилитрон в целях экономии был в пределах 4 - 5 мА. Это достигается подбором резистора R1. Для устранения фона сети конденсатор С2 включается между точкой С и точкой А или Б. Надо заметить, что данный БП не боится короткого замыкания, что немаловажно при налаживании различных устройств.
Источник: В.Капуза, журнал "Радиолюбитель". Схемы и статьи публикуются с разрешения редакции журнала.
