19:16 Логический пробник | |
|

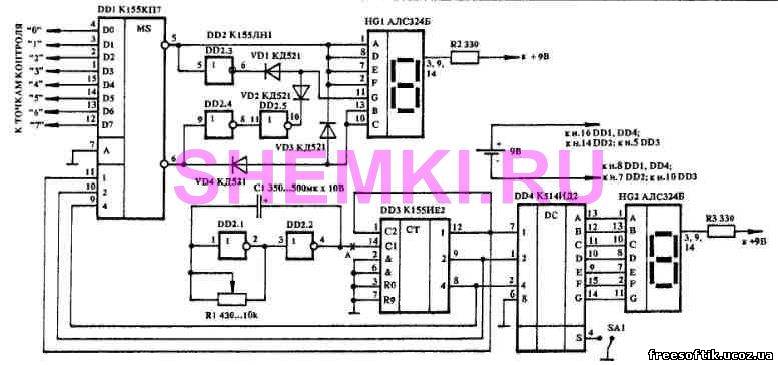

Автор разработки: П.Соколов Схема принципиальная Логический пробникС помощью этого пробника можно контролировать логические состояния в восьми точках цифровой аппаратуры с поочередным переключением. Частоту переключения можно изменять потенциометром R1. Если в точке А схемы поставить переключатель на размыкание, контроль логических уровней можно осуществлять и вручную, при этом будет отображаться индикация той точки, которая подключена в данный момент. Кнопкой SA1 осуществляют сброс показаний индикатора.
