Универсальный пробник

Автор разработки: Р.Ярешко

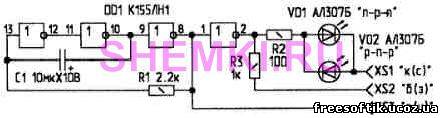

Схема принципиальная Универсальный пробник

Универсальный пробник, рассчитанный на проверку биполярных и полевых транзисторов, диодов и электролитических конденсаторов, можно значительно упростить, заменив схему генератора и инвертора эквивалентной схемой на одной микросхеме К155ЛН1. Ниже приводится схема такого варианта пробника и простого стабилизатора для его питания от блока питания (БП) напряжением 9 В.
Генератор построен на трех элементах НЕ с частотой следования импульсов — несколько герц. Они поступают на гнездо XS3 и инвертор. Выход инвертора соединен с коллектором (через R2 и светодиоды) и базой (через R3) проверяемого транзистора. Если транзистор исправен, с частотой генератора будет вспыхивать один из светодиодов: VD2 — с транзистором структуры p-n-р или VD1 — с транзистором n-p-n. При неисправном транзисторе либо горят оба светодиода (транзистор пробит), либо не светится не один (внутренний обрыв). Проверяя полевой транзистор, нужно подключать сток к гнезду XS1, затвор — к XS2, исток — к XS3. При проверке диодов пользуются гнездами XS1 и XS3. Если диод исправен, вспыхивает один из светодиодов — в зависимости от полярности включения выводов диода. Те же гнезда используются и при проверке электролитических конденсаторов. С исправным конденсатором светодиоды будут вспыхивать поочередно, но гаснуть медленно — продолжительность гашения зависит от емкости конденсатора. Частоту генератора можно понизить, увеличив емкость С1 до 20...50 мкФ. Питание осуществляется от БП 5 В или через стабилизатор (рис.2) от БП 9 В. Генератор размещается на плате из одностороннего фольгированного гетинакса, чертеж которой приведен на рис.3. Плата помешена в пластмассовую упаковку от конфет MAC-MIX.
Источник: Р.Ярешко, журнал "Радиолюбитель". Схемы и статьи публикуются с разрешения редакции журнала.
