07:40 Задатчик тока 4-20 мА для наладки систем автоматизации. | |
|

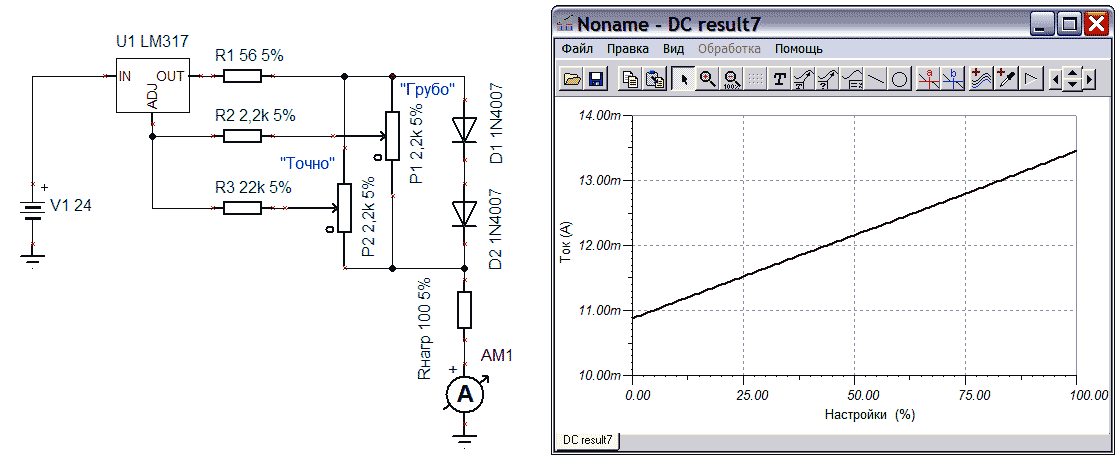

Автор разработки: Сергей Скворцов Схема принципиальная Задатчик тока 4-20 мА для наладки систем автоматизации.Нередко при использовании задатчика возникает необходимость устанавливать конкретное значение тока с точностью до единиц/десятков микроампер или, например, плавно изменять ток в небольших пределах. То есть, выполнять так называемую грубо-точную регулировку. В нашей схеме на Рисунке 9 это просто сделать установкой последовательно с потенциометром Р1 дополнительного переменного резистора с номиналом примерно в десять раз меньшим, чем у Р1. Он будет выполнять функции точной регулировки. Но не всегда переменный резистор нужного номинала есть под рукой. Тогда простым решением может быть такая схема:
