Усилитель на TDA2003

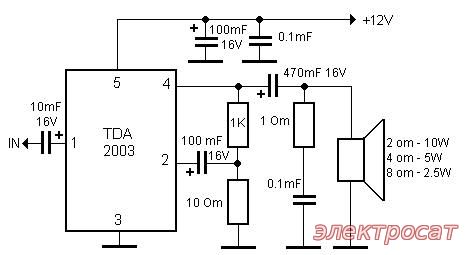

Схема принципиальная Усилитель на TDA2003

TDA 2003 микросхема усилителя НЧ, не дорога, питается однополярным питанием, довольно качественна и распространённая. Найти её не составит труда в старых автомагнитолах.

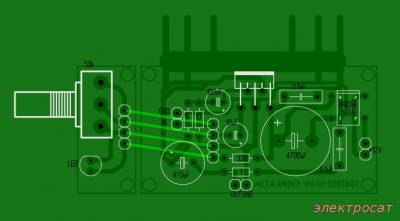

Готовое устройство:

По этой схеме можно собрать качественный усилитель на один канал мощностью 10W!

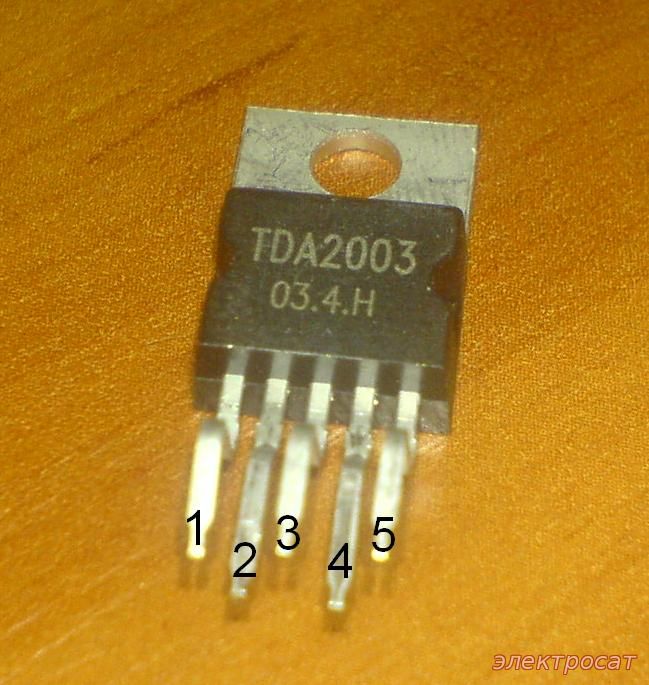

Внешний вид микросхемы:

Характеристики:
Напряжение питания - 8-16V
Рвых:
2 оМ = 10W
4 oM = 5W
8 oM = 2.5W
Fраб - 30-30000 Hz
Входящее напряжение - 50mV
Кгарм. (Рвых=2W) - 0.1%
Sтеплоотвода -  ~100 sm2

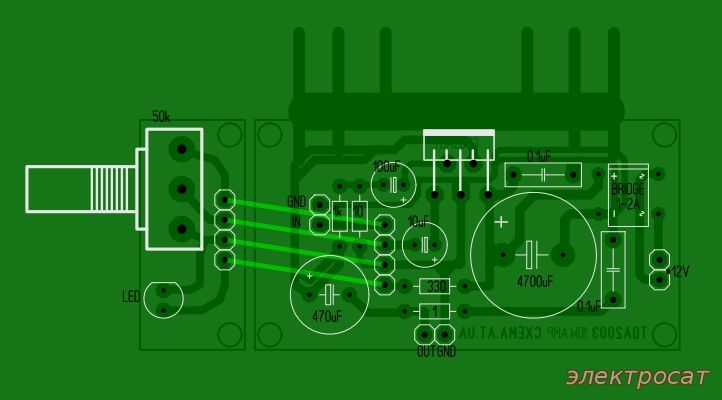

Монтажка:

Скачайте прикрепление к "Усилитель на TDA2003"
