06:58 Усилитель на микросхеме TDA1554Q | |

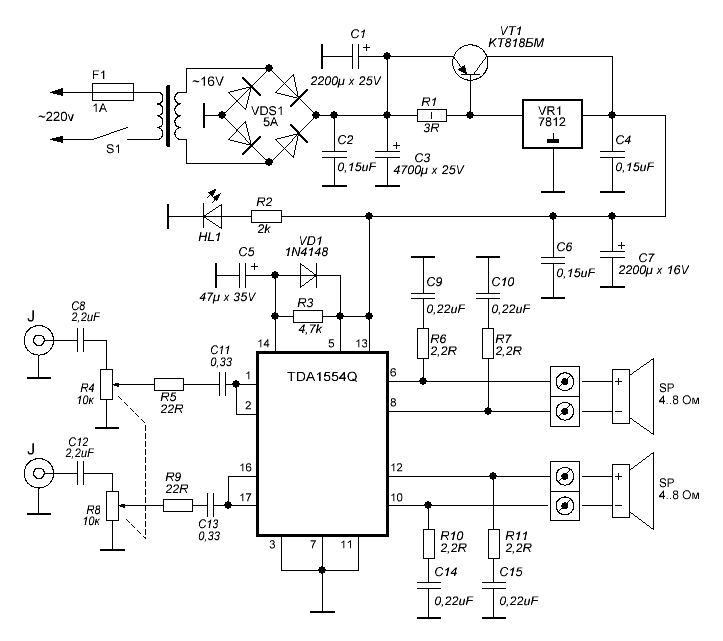

Схема принципиальная Усилитель на микросхеме TDA1554QУсилитель собран на микросхеме TDA1554Q по типовой схеме включения и никаких особенностей не имеет, ну за исключением цепи задержки включения выхода.  Выходная мощность каждого канала порядка 10..15вт, что для компьютера в принципе достаточно. Данная конструкция собрана за полдня из подручных деталей и хлама.
Блок питания усилителя стабилизированный. Собран он на микросхеме 7812 и дополнительном транзисторе-усилителе, он обеспечивает повышенный выходной ток, т.к. микросхема 7812 способна отдавать ток 1А, а пиковый ток усилителя на TDA1554Q может быть намного больше.
Также стабилизированный блок питания практически не имеет на выходе фона переменного тока, а следовательно фона нет и на выходе усилителя. Конечно, для победы над фоном важна еще и разводка печатной платы и проводников монтажа.
