Схема принципиальная Усилитель 70 Вт

Одноканальный УМЗЧ обеспечивает высококачественное усиление аудиосигналов и может применяться в стационарных условиях и в составе автомобильной аудиоаппаратуры. Его главная особенность — большая выходная мощность на нагрузке 4...8 Ом при однополярном низковольтном питании — благодаря внутреннему преобразователю напряжения. С успехом может применяться в качестве умощнителя автомагнитол (booster) или сабвуфера. При этом входной сигнал для УМЗЧ необходимо подавать непосредственно с выхода автомагнитолы.

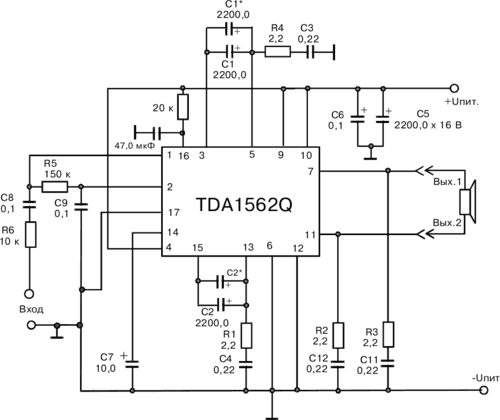

Схема





Характеристики

Напряжение питания10...14 В

Максимальная выходная мощность:
при Rнагр.= 8 Ом48 Вт
при Rнагр.= 4 Ом70 Вт


Коэффициент усиления напряжения (раз)- 20
Номинальный входной сигнал- 0,7 В эфф.
Полоса воспроизводимых частот- 20...20000 Гц
Сопротивление нагрузки (не менее)- 4 Ом
Потребляемый ток покоя- 140 мА


Коэффициент нелинейных искажений:
при Рвых=20 Вт, Rнагр.= 4 Ом0,1 %
при Рвых=70 Вт, Rнагр.= 4 Ом2 %

Питание

1. Для питания УМЗЧ необходим однополярный блок питания, способный обеспечить ток до 7 А при напряжении не менее 12,5 В. При использовании нестабилизированного сетевого БП емкость фильтра выпрямителя должна быть не менее 50000 мкФ при Rн=4 Ом. Подводящие провода должны иметь общее сопротивление не более 0,05 Ом. Общие провода сигнала и питания должны подводиться к усилителю раздельно.

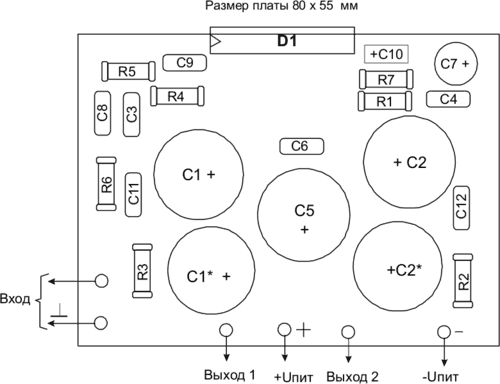

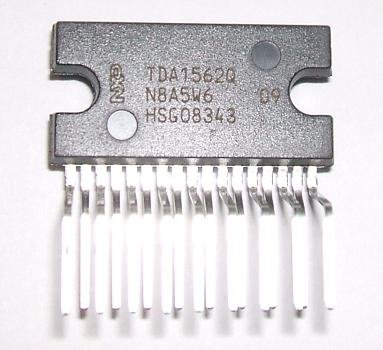

2. Микросхема TDA 1562Q крепится к радиатору с эффективной площадью не менее 200 см2 с применением теплопроводящей пасты. Материал радиатора — алюминий или его сплавы.

3. Не допускается замыкание выходных проводов на "+" и "-" питания.

4. При работе на нагрузку 4 Ом необходимо поставить С1 + С1*= С2 + С2*=9400 мк х 16 В.

5. Ошибка в подключении питания ( переполюсовка ) ведет к выходу изделия из строя

Источник: http://www.radiokonstruktor.ru/
