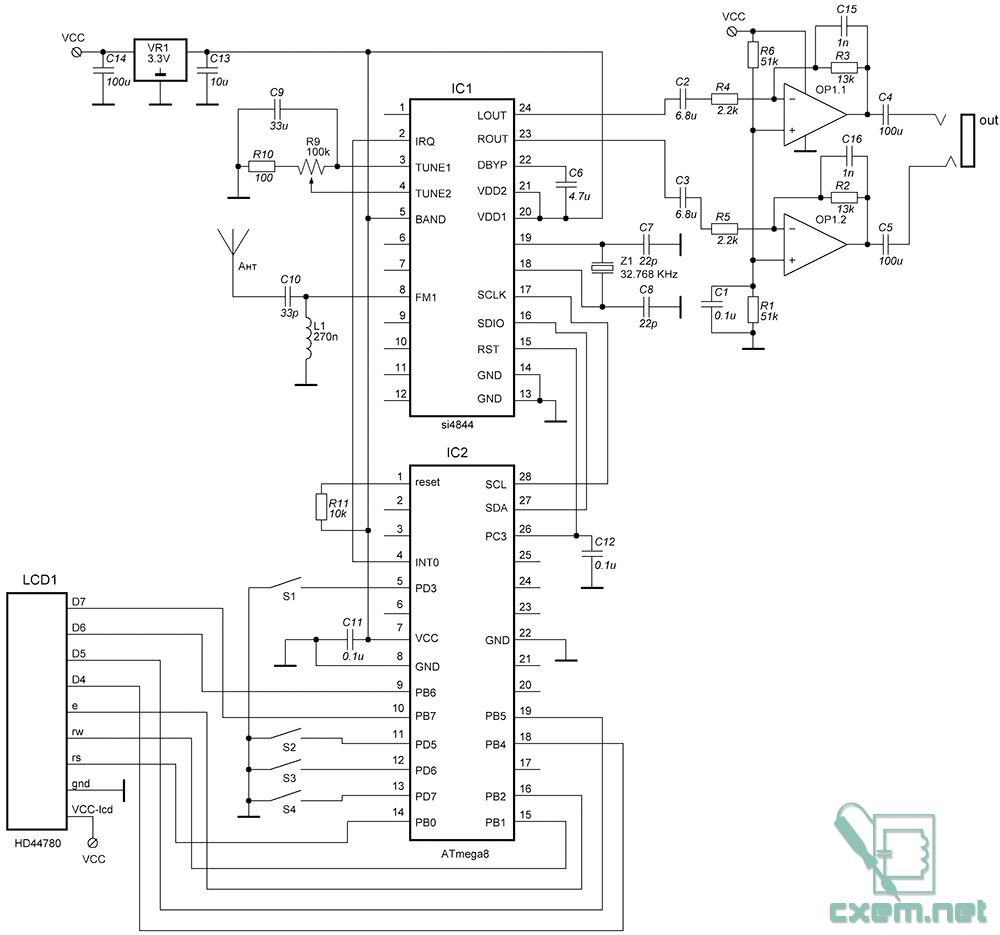

Схема принципиальная УКВ-приемник с цифровой обработкой принимаемого сигнала и индикацией частоты

Приемник может принимать AM/SW/FM радиостанции. В данной конструкции реализован прием станций в УКВ и ФМ диапазонах (от 64 до 108 МГц). Имеется цифровая индикация частоты и регулировка громкости кнопками. Перестройка частоты приема осуществляется переменным резистором. Чувствительность приемка равна 2.2 мкВ, избирательность по соседнему каналу ±200 кГц, присутствует автоматическая регулировка частоты

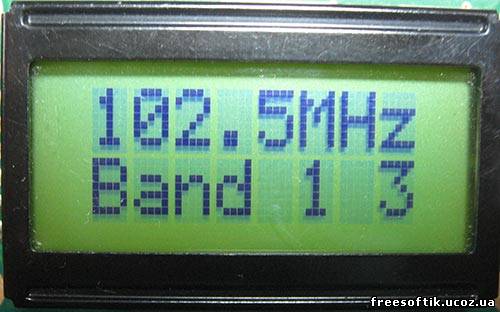

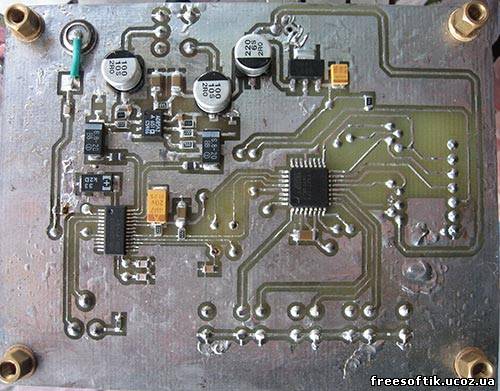

Схема включает в себя: однокристальный приемник SI4844, микроконтроллер ATMega8L, стабилизатор напряжения на 3,3 вольта, выполненный на микросхеме LM3937, сдвоенный операционный усилитель AD8542, жидкокристаллический индикатор HD44780, а также сопутствующие компоненты (резисторы, конденсаторы, переключатели). Взаимодействие микроконтроллера с приемником осуществляется по шине I²C. Микроконтроллер загружает ранее сохраненные в памяти значения диапазона приема и уровень громкости в однокристальный приемник. Переключателями S1, S3, S4 осуществляется выбор диапазона приема, увеличение и уменьшение громкости соответственно. После изменения уровня громкости и диапазона значения записываются в память микроконтроллера. Резистором R9 осуществляется перестройка по частоте. Операционный усилитель OP1 служит для увеличения амплитуды выходного сигнала и фильтрации от высокочастотной составляющей. Коэффициент усиления усилителя OP1 равен 5,9. Фильтр низких частот имеет частоту среза 15 кГц. На жидкокристаллическом индикаторе отображается текущая частота приема, диапазон приема и уровень громкости.

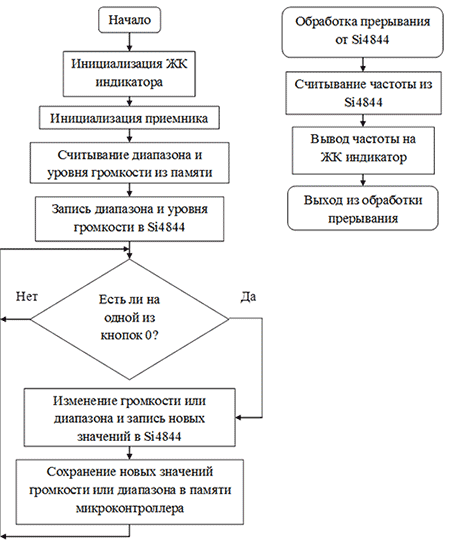

Работа приемника осуществляется по следующему алгоритму:

Программа написана на С. Использованная среда разработки WinAVR. Фьюзы выставлены таким образом, чтобы микроконтроллер работал от внутреннего генератора на частоте 8 МГц. Файл для прошивки фьюзов имеется в проекте.

Скачать

Источник: http://cxem.net
