04:27 Темброблок на микросхеме TDA1524A | |

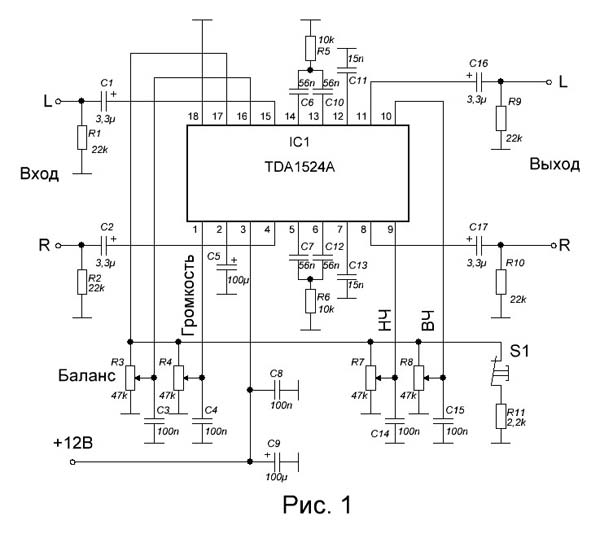

Схема принципиальная Темброблок на микросхеме TDA1524AРегулятор громкости, баланса и тембра на специализированной микросхеме TDA1524A представлен на Рис.1. Микросхема TDA1524A представляет собой двухканальный (стереофонический) регулятор громкости, баланса и тембра низких и высоких частот. Темброблок, собранный по типовой схеме, имеет частотную компенсацию (loudnes), выравнивающий низкие частоты при малом уровне громкости звука. Включение частотной компенсации производится кнопкой S1. Чтобы постоянно использовать частотную компенсацию без возможности отключения, необходимо исключить из схемы элементы S1 и R11.

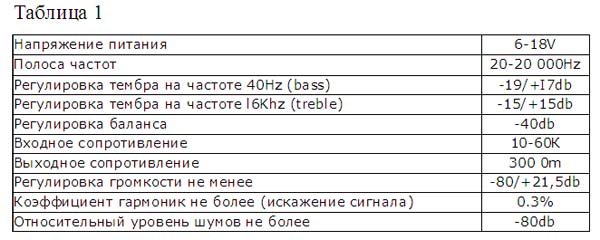

Технические параметры двухканального регулятора громкости, баланса и тембра на микросхеме TDA1524A представлены в таблице 1:

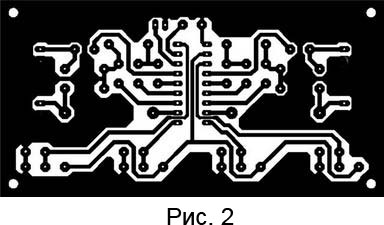

Рисунок печатной платы, размером 100х50 мм представлен на рисунке 2:

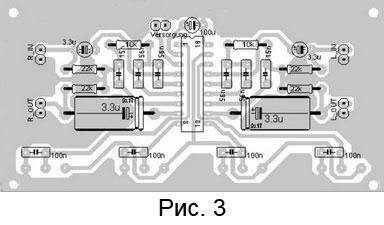

Расположение деталей регулятора громкости и тембра на монтажной плате изображено на рисунке 3:
