Схема принципиальная Автономный контроллер для проверки шагового двигателя

Схема контроллера представленная на нашем сайте - позволяет проверять любые униполярные (5-6 проводов) шаговые двигатели в различных режимах скоростей и шага. Несомненным плюсом контроллера является его автономность, вам не нужно думать о интерфейсе для компьютера, данная плата работает полностью автономно.

Схема автономного контроллера вид

Как видно из схемы сердцем является недорогой микроконтроллер ATTINY2313 (при прошивке фьюзы контроллера заводские), управление режимами скоростей, реверса и микро - шагового режима шагового двигателя, осуществляется с помощью 5 кнопок.

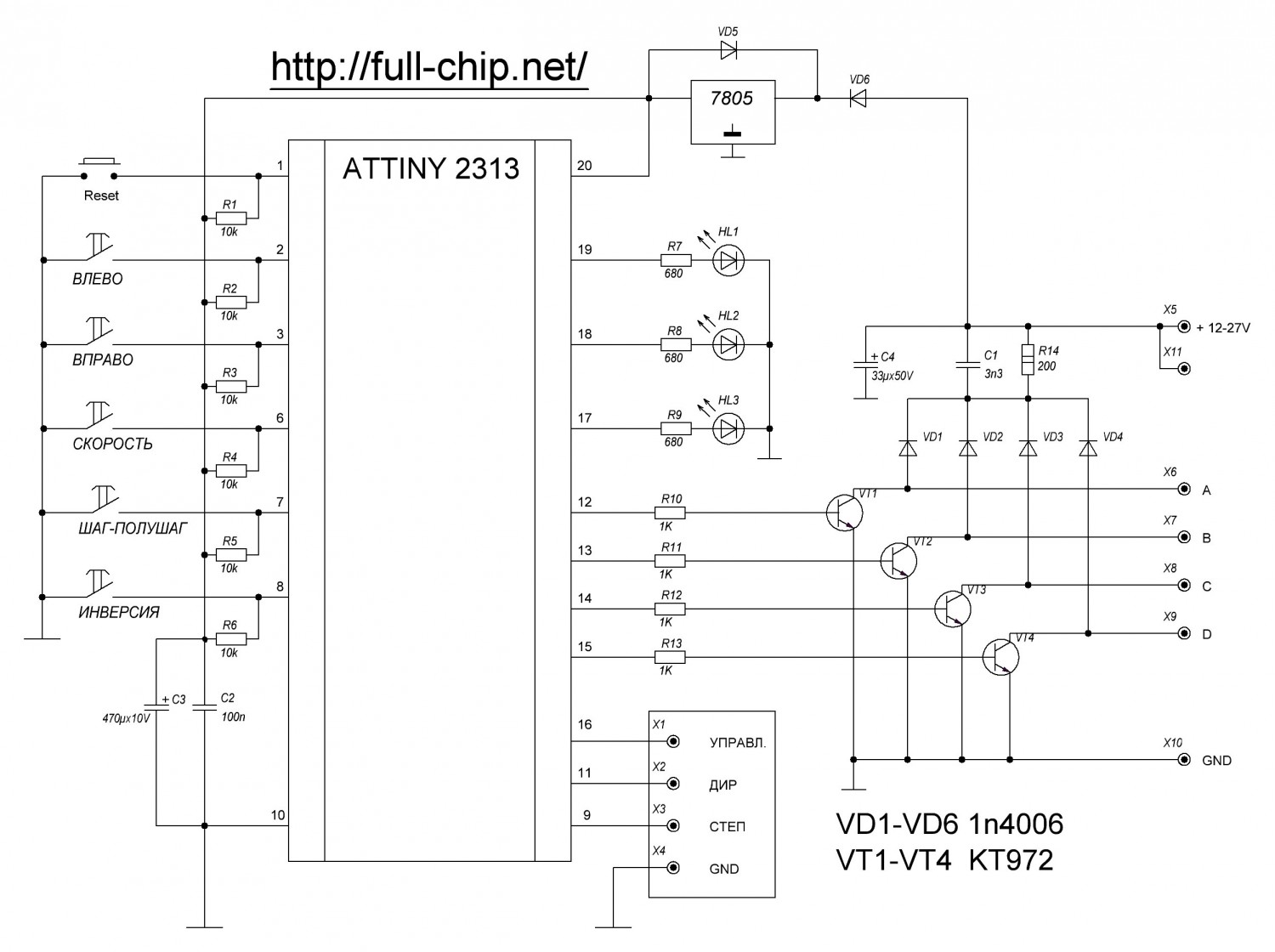

Схема контроллера

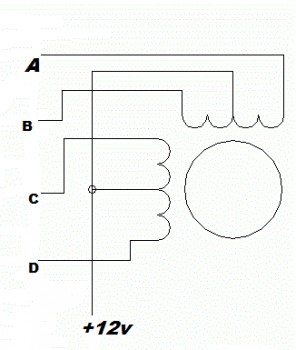

Подключение обмоток двигателя

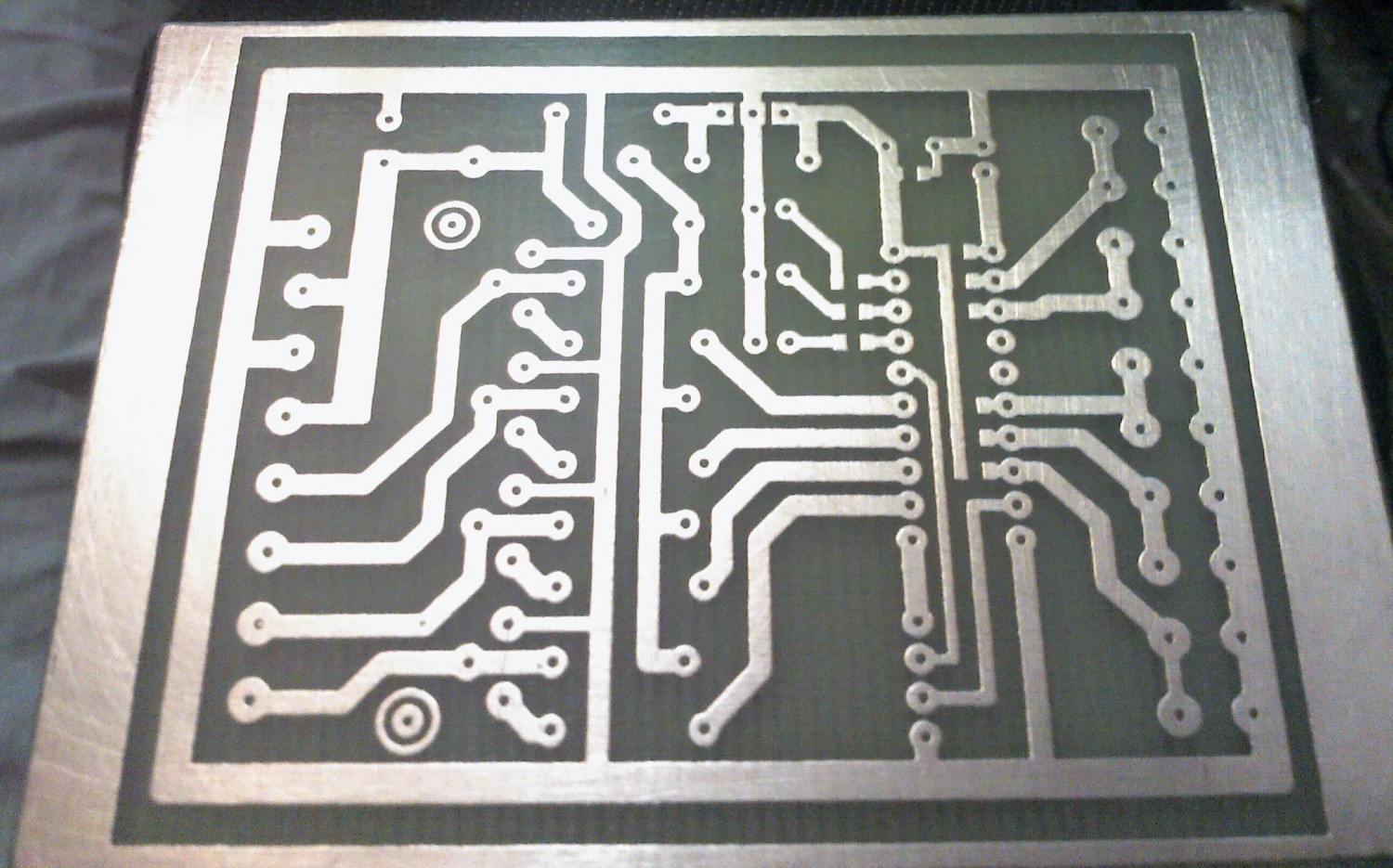

Печатная плата

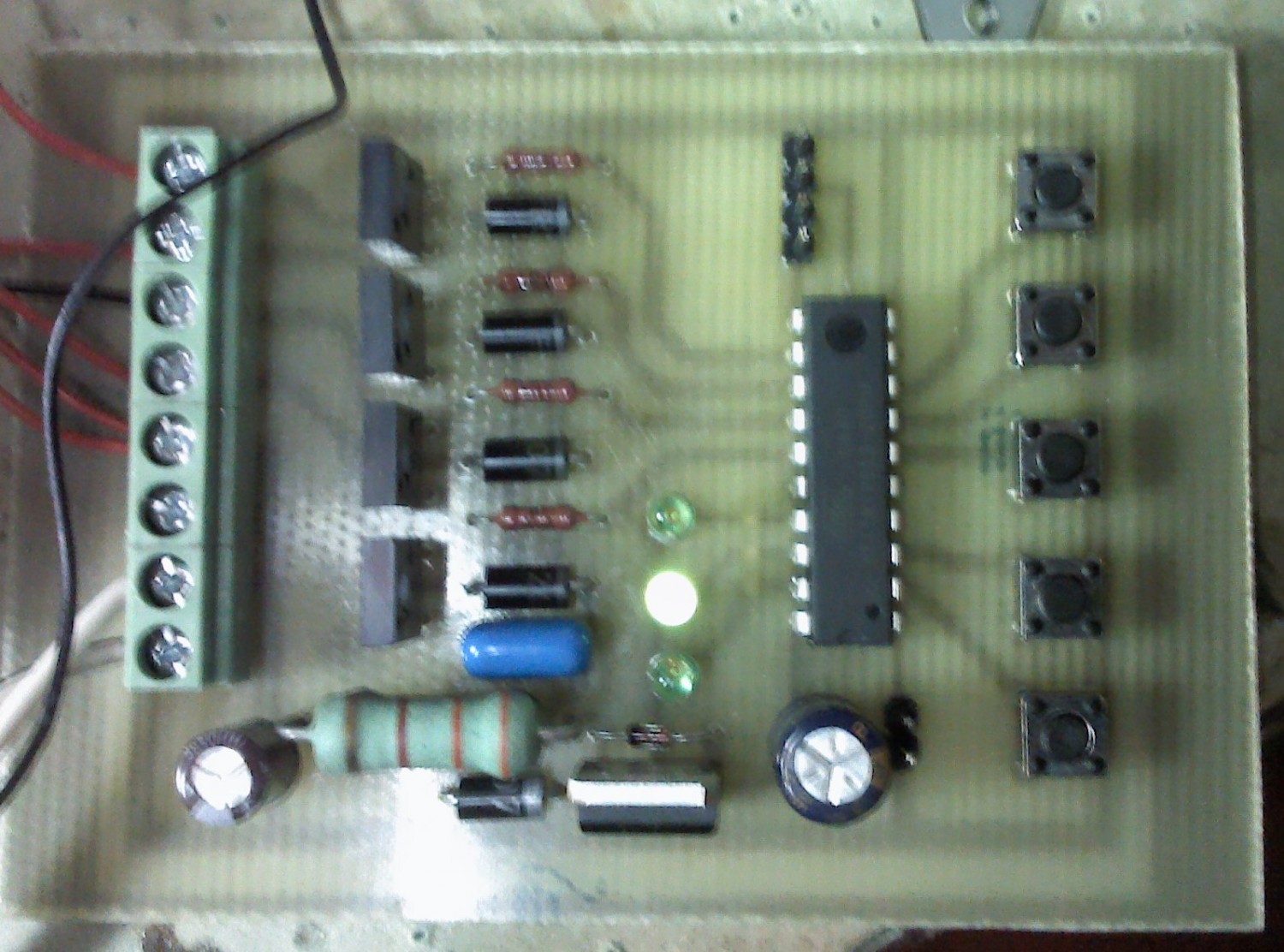

Плата контроллера

Скачать
