11:37 Регулятор для паяльника | |
|

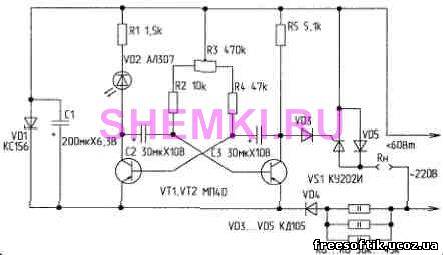

Автор разработки: Ю.Зирюкин Схема принципиальная Регулятор для паяльникаРегулятор позволяет плавно регулировать температуру нагрева паяльника от 50 до 100% от номинальной. Схема проста и пояснений не требует — открыванием тиристора управляет мультивибратор с регулируемой R3 скважностью. Транзисторы — любые германиевые НЧ — МП39-МП42; диоды — Д226, Д237 и т.п.; тиристор — КУ201 или КУ202 с индексами И-Н. Общее сопротивление гасящих резисторов R6...R8 — 12... 14 кОм, суммарная мощность рассеяния — не менее 5 Вт. Изготовлено несколько экземпляров регуляторов, схема работает без какого-либо подбора деталей.
