Радиожучок

Автор разработки: AKA

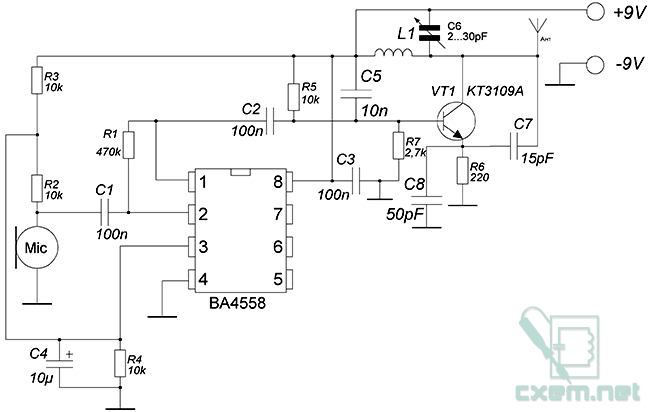

Схема принципиальная Радиожучок

Эта конструкция чуть отличается от привычной схемотехники, поскольку в качестве микрофонного усилителя применен высококачественный двухканальный ОУ на микросхеме BA4558. Использование данной микросхемы улучшает параметры жучка. В первую очередь обеспечивается качественный прием звука, повышенная чувствительность по микрофону. Микросхема имеет достаточно широкий диапазон питающих напряжений, малый ток потребления, способна обеспечить чувствительность до 7-8 метров! Схема радиожучка на BA4558
Как уже было сказано, микросхема двухканальная, мы же будем использовать всего один канал. В микрофонном усилителе, активным компонентом является только микросхема, никаких дополнительных транзисторов нет, а число пассивных компонентов сведено к минимуму Весь монтаж радиопередатчика выполнен на небольшом куске макетной платы (40х30мм). Передающая часть тоже достаточно проста. Передатчик сигнала выполнен всего на одном транзисторе. Без дополнительного УВЧ дальнобойность жучка порядка 150 метров, но это лишь по прямой видимости. Такой дальности удалось добиться с использованием транзистора КТ3109А. Транзисторы были выпаяны из блока субмодуля радиоканала СМРК-2-1. Граничная частота транзистора свыше 800 МГц, мощность 0.15-0.2 Ватт. Работает очень стабильно, частота почти не плавает. Радиожучок
Подстроечный конденсатор предназначен для легкой настройки жучка на нужную рабочую частоту. Рабочая частота в пределе ФМ диапазона, обычно ловится на частотах от 94 до 99 МГц. Микрофон использовался электретный, от гарнитуры мобильного телефона, но применять можно любой аналогичный, чувствительность не так уж и важна, поскольку в качестве бонуса у нас есть очень качественный микрофонный усилитель. Антенна - кусок многожильного изолированного провода, имеет длину 10-30см. Контур намотан на оправе с диаметром 5мм, состоит из 6 витков провода 0.8мм. Питается устройство от батареи с напряжением 7,2-12 вольт, можно использовать крону, корунд и другие. ПП зеркалить не нужно.
Скачайте прикрепление к "Радиожучок"

Скачать

Источник: http://cxem.net/radiomic/radiomic142.php
