Радиопередатчик "Жук 1"

Автор разработки: Глянь Андрей

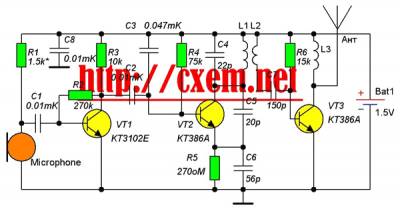

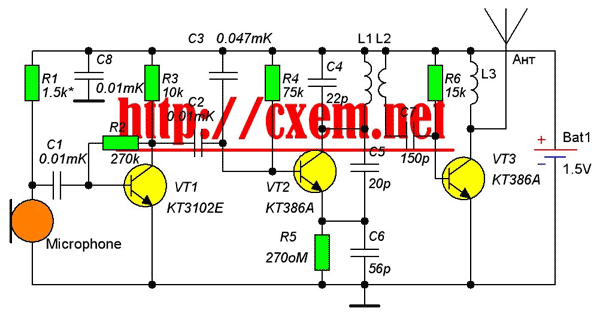

Схема принципиальная Радиопередатчик "Жук 1"

Этот передатчик - собственная разработка сайта cxem.net.Он неоднократно собирался и тестировался. Все детали очень тщательно подобраны. Основное достоинство данной схемы - нет ухода частоты и приличная дальность действия - до 300 м. Правда, чтобы наладить эту схему, нужен некоторый опыт.
Детали: VT1 - любой транзистор типа КТ315(КТ3102). Подбираете в зависимости от требуемой чувствительности микрофона. VT2,VT3 - КТ368 (Коэффициент усиления - не менее 100). Желательно использовать в металлическом корпусе. M1 - микрофон типа "сосна", МКЭ-3 или какой-нибудь импортный. L1 - 3 витка проводом 0,5 мм на оправе 5 мм. L2 - 2 витка проводом 0,5 мм на оправе 5 мм. L3 - 8 витков проводом 0,25 мм на оправе 5 мм. После сборки, желательно поместить всю схему в металлический корпус. Скачайте прикрепление к "Радиопередатчик "Жук 1""

Скачать

Источник: http://cxem.net/radiomic/radiomic64.php
