11:29 Радиомикрофон 100 МГц | |
|

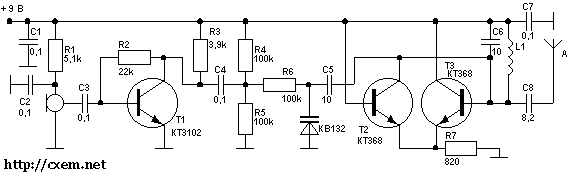

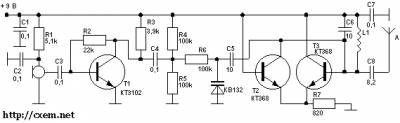

Автор разработки: Григорьев Игорь Схема принципиальная Радиомикрофон 100 МГцЗдесь изображена схема радиомикрофона работающего на частоте 100 МГц. При желании, частоту передачи можно изменить путем изменения числа витков контура L1. Антена спиральная и содержит 25 витков медного провода диаметром 1-1,2 мм,намотана на оправке 8 мм с шагом 1,2 мм.L1-содержит 5 витков провода диаметром 0,8 мм,внутрений диаметр 4 мм с шагом 1,2 мм.В частотозадающих цепях следует использовать керамические конденсаторы. Конденсаторы C1 и C7 должны быть расположены возле транзисторов.
Скачать
