Пробник НЧ - ВЧ

Автор разработки: Е.Щеткин

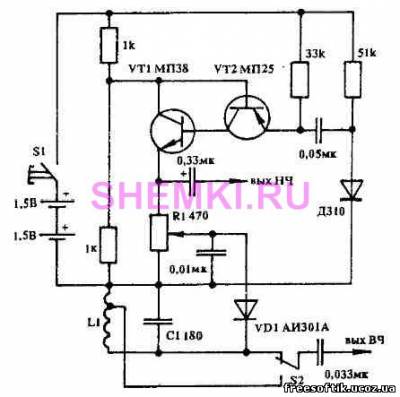

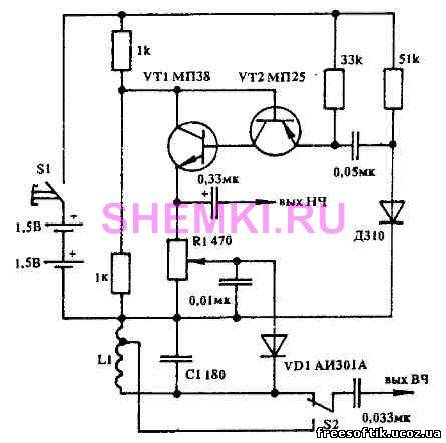

Схема принципиальная Пробник НЧ - ВЧ

Пробник предназначен для проверки низкочастотных и высокочастотных каскадов радиоприемников, телевизоров и другой радиоаппаратуры. Сигнал на выходе пробника представляет собой радиоимпульсы с частотой заполнения 6,5 МГц и частотой следования около 1 кГц. Схема пробника показана на рисунке.
Генератор НЧ представляет собой мультивибратор на транзисторах VT1 и VT2. Генератор ВЧ-колебаний собран на туннельном диоде VD1. Частота колебаний генератора определяется контуром L1, С1. В качестве VT1 можно использовать транзистор КТ315, а в качестве VT2 — КТ361. Переключатель S1 — типа MП9. Катушка L1 намотана на каркасе диаметром 9 мм, содержит 15 витков провода ПЭВ-0,4. Отвод от пятого витка, считая от минусового провода. Налаживание пробника сводится к подбору напряжения смещения на туннельном диоде VD1 с помощью резистора R1 до получения устойчивой генерации. Источник: Е.Щеткин, журнал "Радиолюбитель". Схемы и статьи публикуются с разрешения редакции журнала.
