Пробник для проверки тиристоров

Автор разработки: А.Пухличенко

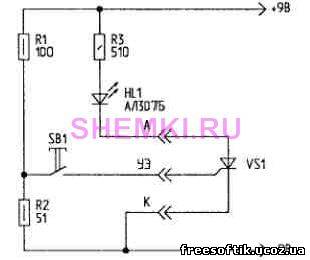

Схема принципиальная Пробник для проверки тиристоров

Предлагаю схему пробника для проверки тиристоров КУ101, КУ202 и т.п. В схеме использован известный принцип работы тиристора — если между анодом и катодом тиристора приложено напряжение, для его открывания на управляющий электрод необходимо подать положительное напряжение относительно катода. При этом в цепи "управляющий электрод — катод" появляется ток и тиристор открывается. Если ток, протекающий через тиристор, меньше тока удержания данного экземпляра тиристора, то при снятии напряжения с управляющего электрода тиристор закрывается. Если же ток превышает ток удержания, тиристор остается открытым.
Проверяемый тиристор VS1 подключается согласно схеме. Тиристор исправен, если при его подключении светодиод HL1 не горит, а при нажатии на кнопку SB1 HL1 зажигается. При отпускании кнопки SB1 светодиод HL1 может светиться или нет — это зависит от тока удержания проверяемого тиристора. Если светодиод светится до нажатия на кнопку или не светится после ее нажатия, проверяемый тиристор неисправен. Кроме проверки тиристоров, этим пробником можно проверять диоды, светодиоды и стабилитроны. Проверяемые детали подключаются к точкам "А" и "К" сначала в одном, а потом в другом направлении. Проверяемые элементы исправны, если светодиод HL1 светится только при одной полярности включения. Если светодиод HL1 не светится или светится при любой полярности включения, проверяемый элемент неисправен. Источник: А.Пухличенко, журнал "Радиолюбитель". Схемы и статьи публикуются с разрешения редакции журнала.
