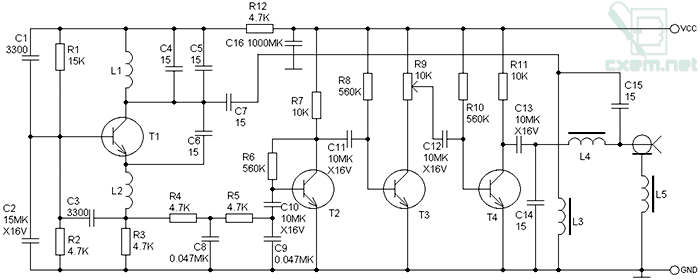

Схема принципиальная Приемник с фиксированной частотой

Данный приемник FM диапазона имеет фиксированную частоту. Он построен на базе свехгенеративного каскада. В качестве антенны используется провод наушников. Так-же можно обеспечить автоматическое включение при подключении наушников.
Возможное применение- прослушивание жучков и симплексных переговоров в данном диапазоне.

На VT1 собран сверхгенеративный каскад, после него идет фильтр отсеивающий звуковые частоты от писка сверхгенератора. Далее каскады усиления звуковых частот. И в конце фильтр отделяющий поступающий с провода ВЧ сигнал от подаваемого ЗЧ, который также препятствует образованию обратной связи и самовозбуждения.

Детали:
L1- 6 витков проводом 0.5мм на диаметре 3мм.
L2- дроссель 60uH.
L3, L4, L5- дроссель 100uH.
T1-КТ368, Т2, Т3, Т4-КТ312.

Питание 3-15В
