10:54 Многоканальный суточный таймер с часами реального времени | |
|

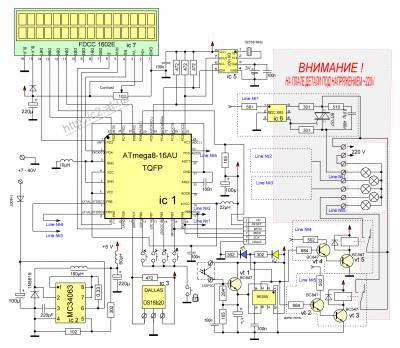

Автор разработки: abrosov2012 Схема принципиальная Многоканальный суточный таймер с часами реального времени Доработка заключается только в добавлении таймера 555, который отвечает за включение освещения с началом сумерек, так как в течение года наступление темноты происходит с разницей в несколько часов, поэтому, нет возможности зафиксировать точно начало включения освещения. Вот схема собрана, протестировал все работает, как заявлено вопросов нет. Вся плата, контролер и силовая часть все 5 каналов собраны на одной плате, а плата как видите размер чуть больше платы ЖКИ.Дорожки разводил, следуя рекомендациям в датшитах (mega8 ds1307 mc34063) Проверил пульсации по питанию 5 вольт, при номиналах деталей указанных в схеме, на 19 ноге ATmega8 составляет 0.01 вольта (контролировал по осциллографу). Спасибо ARV за полезную конструкцию, и всем удачи в повторении этой схемы! Фьюзы для PonyProg  Прикрепления: Картинка 1 · Картинка 2
Скачать
