22:06 Кварцевый генератор синусоидальных колебаний | |

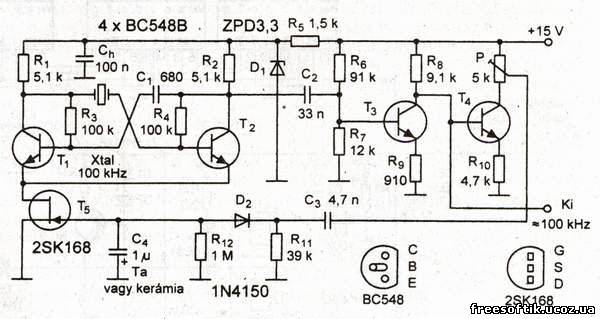

Схема принципиальная Кварцевый генератор синусоидальных колебаний Кварцевый генератор, описанный Андором Бассо, работает с кристаллами на частоты от 50 до 500 кГц. Его отличительная черта - синусоидальное выходное напряжение с коэффициентом гармоник не выше 0,1%, которое достигается применением АРУ на детекторе уровня D2С4 и управляемом резисторе на полевом транзисторе Т5. Последний задает режим мультивибратора Т1Т2 так, чтобы транзисторы не заходили к режим насыщения. Для кварцев с частотой 50 кГц емкость конденсатора С1 необходимо увеличить до 10 нФ, а 500 кГц - уменьшить до 15 пф.
