Конструкция радио жучка на 433.97 МГц

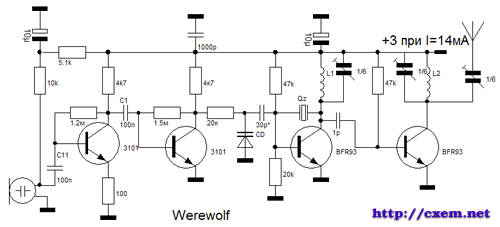

Схема принципиальная Конструкция радио жучка на 433.97 МГц

Конструкция у меня получилась достаточно миниатюрной (см. на фото) и запустилась сразу. Радиус действия в прямой видимости на радио станцию DJ-1 400-450 метров с родной антенной. Замены: Qz - ПАВ на 433.95 Транзисторы ВЧ BFR93 можно отечественные КТ3101. Транзисторы ЗЧ КТ3130 или любые импортные. CD - КВ109а (белая точка) L1, L2 на оправке d=1.5мм ПЭВ-1 0.45 4витка. Антенна 17 см мягкого монтажного провода. Iпотр при 3V=12мА при 4.5V=14мА сохраняет работоспособность до 1.8-2вольта. Ниже есть эскиз печатной платы и фото в собраном состоянии без корпуса и элементов питания. Печатная плата устройства:
Вид собранного изделия сбоку:
Вид сверху:
Спасибо модератору форума 'жучки' Werewolf'у за предоставленную схему и описание Скачайте прикрепление к "Конструкция радио жучка на 433.97 МГц"
